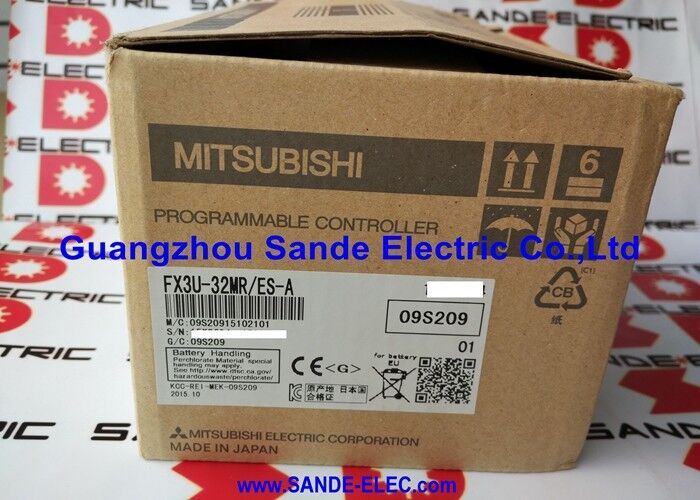

ماژول PLC Mitsubishi FX3U-32MRES-A FX3U32MRESA FX3U-32MR/ES-A

میتسوبیشی FX3U-32MR/ES-A MELSEC FX3U 32 نقطه کامپکت PLC 16 DI / 16 DO رله / 100 240V AC / 64K گام

FX3U در قالب فشرده

FX3U بالاترین PLC کامپکت Mitsubishi در سری MELSEC-F است.FX3U-32MR/ES-A 16 ورودی دیجیتال و 16 خروجی رله را در یک بدن فشرده با منبع برق AC 100V240V بسته بندی می کنداین واحد از شبکه ی یک فاز AC در سراسر محدوده ی کامل 100 و 240 ولت بدون انتخاب محدوده کار می کند، و نصباتی را از شبکه ی 100 ولت ژاپن تا شبکه ی 230 ولت اروپا بدون تغییر سخت افزار پوشش می دهد.

فرمت خروجی رله، بار های میدان را در ولتاژ AC یا DC گزینه خروجی ترانزیستور (FX3U-32MT) مناسب تر است؛ خروجی های رله با انواع بارگذاری های صنعتی که نیاز به انزوا الکتریکی و انعطاف پذیری ولتاژ دارند که خروجی های ترانزیستوری نمی توانند ارائه دهند، کار می کنند.

گسترش تا 256 نقطه I / O با استفاده از ماژول های گسترش و آداپتورهای سری FX3U. بلوک موقعیت گذاری FX3U-1PG، ماژول ورودی آنالوگ FX3U-4AD و آداپتورهای ارتباطی برای RS-232C، RS-485،و اترنت همگی به یک واحد پایه متصل می شوند، مقیاس گذاری سیستم از یک کنترل کننده 32 نقطه ای مستقل به یک کنترل کننده ماشین چند عملکردی بدون تغییر CPU.

مشخصات کلیدی

شمارنده با سرعت بالا در 100 کیلو هرتز بدون سخت افزار خارجی

FX3U-32MR/ES-A شامل 6 کانال شمارنده با سرعت بالا است. چهار کانال در 10 kHz کار می کنند؛ دو مورد در 100 kHz. این ها رمزگذاری کننده، سنسور نزدیکی،یا خروجی پالس به طور مستقیم، اندازه گیری فرکانس و نظارت بر سرعت در واحد پایه برای موقعیت تک محور که نیاز به کنترل حرکتی ساختار یافته تر دارد،بلوک موقعیت گذاری FX3U-1PG اضافه می کند خروجی پالس 200 kHz اختصاصی در بالای عملکردهای حسابگر داخلی واحد پایه.

سوالات عمومی

سوال1: در مقایسه با نسخه خروجی ترانزیستور، خروجی رله در عمل به چه معناست؟

خروجی های رله (MR) بار AC و DC را در طیف گسترده ای از ولتاژ ها ¥ تا 250V AC و 30V DC تغییر می دهند. تماس ها هیچ نیاز قطبی ثابت ندارند. خروجی های ترانزیستور (MT) فقط 24V DC را تغییر می دهند،اما سریعتر تغییر دهید (بدون تاخیر مکانیکی)استفاده از رله برای بار AC، دستگاه های زمینه ای با ولتاژ های غیر 24V DC و سوئیچ فرکانس پایین را انتخاب کنید.انتخاب ترانزیستور برای خروجی پالس با فرکانس بالا و بارهای 24V DC سریع.

سوال2: آیا می توان FX3U-32MR/ES-A را با استفاده از GX Works3 برنامه ریزی کرد؟

سری FX3U با استفاده از GX Works2 برنامه ریزی شده است. GX Works3 از FX5U و FX5UC (سری iQ-F) پشتیبانی می کند اما نسل FX3U را پشتیبانی نمی کند.استفاده از GX Works2 با کابل برنامه نویسی RS-422 SC09 یا یک آداپتور USB برای اتصال به پورت RS-422 داخلی.

سوال 3: کدام ماژول های گسترش می توانند به FX3U-32MR/ES-A متصل شوند؟

FX3U ماژول های تمدید I/O استاندارد (FX2N-EX، FX3U-EX) ، ماژول های عملکرد ویژه (آنالوگ، موقعیت، ارتباطات) و FX3U ADP (اپتاتور گسترش) را می پذیرد.کل I/O به حداکثر 256 نقطه گسترش می یابد. تا 8 FX3U-1PG بلوک موقعیت می تواند برای حرکت چند محور متصل شود.

سوال 4: آیا FX3U-32MR/ES-A دارای یک پورت Ethernet داخلی است؟

نه. واحد پایه دارای یک پورت RS-422 برای برنامه نویسی و ارتباطات سریالی است. برای اتصال اترنت، FX3U-ENET-ADP (اپتاتور اترنت) را به پورت ADP در سمت چپ CPU اضافه کنید.FX3U همچنین از RS-232C و RS-485 از طریق آداپتورهای ارتباطی پشتیبانی می کند.

س5: عمر باتری چقدر است و چه اطلاعاتی را محافظت می کند؟

FX3U از یک باتری لیتیوم ساخته شده برای حفظ برنامه کاربر در RAM هنگام قطع برق استفاده می کند. عمر کار باتری معمولاً 5 سال در شرایط عملیاتی عادی است.هنگامی که آلارم باتری (M8006) فعال می شود، باتری را در مدت زمان مشخص شده در راهنمای سخت افزار FX3U جایگزین کنید تا از دست دادن برنامه جلوگیری شود.
