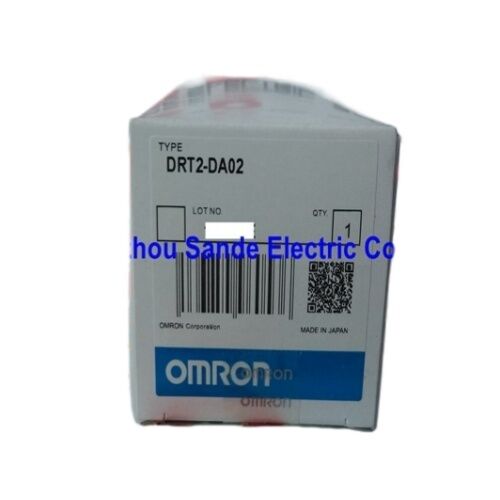

ماژول خروجی آنالوگ دو کاناله OMRON DRT2-DA02 | DeviceNet — ولتاژ / جریان / رزولوشن 1/6000 / ریل DIN
دو کانال مستقل روی یک گره DeviceNet
ماژول DRT2-DA02 دو کانال خروجی آنالوگ را روی یک گره DeviceNet واحد ارائه میدهد که هر کدام به طور مستقل برای خروجی ولتاژ یا جریان قابل تنظیم هستند. تنظیمات برای هر کانال انجام میشود — یک کانال میتواند در حالت جریان (4 تا 20 میلیآمپر) کار کند در حالی که کانال دیگر در حالت ولتاژ (0 تا 10 ولت) کار میکند، یا هر دو میتوانند از یک محدوده استفاده کنند. محدوده خروجی از طریق سوئیچ DIP یا ابزار OMRON Configurator انتخاب میشود.
این استقلال برای هر کانال مزیت عملی در پنلهای چند دستگاهی است. یک درایو اینورتر ممکن است به یک مرجع 4 تا 20 میلیآمپر نیاز داشته باشد در حالی که یک شیر کنترل مجاور 0 تا 10 ولت را میپذیرد. به جای افزودن ماژولهای تک حالته جداگانه برای هر نوع دستگاه، یک DRT2-DA02 واحد هر دو را از یک آدرس DeviceNet مدیریت میکند.
رزولوشن 1/6000 در مقیاس کامل، 6000 مرحله را در محدوده خروجی انتخاب شده ارائه میدهد. در یک کانال 0 تا 10 ولت، این به تقریباً 1.67 میلیولت در هر شمارش میرسد. در یک کانال جریان 4 تا 20 میلیآمپر، به تقریباً 2.67 میکروآمپر در هر شمارش میرسد. دقت ±0.4% در دمای 25 درجه سانتیگراد به این معنی است که حداکثر خطای خروجی در مقیاس کامل ±24 میلیولت در محدوده 10 ولت یا ±64 میکروآمپر در محدوده 20 میلیآمپر است — که برای اکثر وظایف کنترل آنالوگ صنعتی از جمله مرجع سرعت درایو، موقعیت شیر و نقطه تنظیم کنترلکننده فرآیند کافی است.
مشخصات کلیدی
| پارامتر |
مقدار |
| نقاط خروجی |
2 کانال (مستقل) |
| محدودههای ولتاژ |
0–5V, 1–5V, 0–10V, ±10V |
| محدودههای جریان |
0–20 mA, 4–20 mA |
| رزولوشن |
1/6000 FS |
| دقت در دمای 25 درجه سانتیگراد |
±0.4% FS |
| زمان تبدیل |
2 میلیثانیه (هر دو کانال) |
| بار (ولتاژ) |
≥1 kΩ |
| بار (جریان) |
≤600 Ω |
| جداسازی |
فتوکپلر |
| نصب |
ریل DIN 35 میلیمتری |
تبدیل 2 میلیثانیه و جداسازی فتوکوپلر
زمان تبدیل 2 میلیثانیه هر دو خروجی را به طور همزمان پوشش میدهد — اسکن PLC دادههای DeviceNet را میخواند، ماژول هر دو کانال را در 2 میلیثانیه تبدیل میکند و ولتاژها یا جریانهای آنالوگ بهروز شده در پایانههای خروجی ظاهر میشوند. برای اکثر کاربردهای کنترل آنالوگ صنعتی — درایوها، شیرها، کنترلکنندههای دما — 2 میلیثانیه در محدوده الزامات زمان پاسخدهی قرار دارد.
جداسازی فتوکوپلر بین مدارهای خروجی و خط ارتباطی از حلقههای زمین و نویز فرکانس بالا از سیمکشی میدانی خروجی که به گذرگاه ارتباطی DeviceNet بازمیگردد، جلوگیری میکند. در کابینتهایی که کابلهای خروجی آنالوگ در نزدیکی درایوهای فرکانس متغیر یا سایر منابع نویز قرار دارند، این جداسازی قابلیت اطمینان ارتباط را بدون سختافزار فیلترینگ اضافی حفظ میکند.
سوالات متداول
سوال 1: آیا یک کانال میتواند در حالت ولتاژ و کانال دیگر همزمان در حالت جریان باشد؟
بله. هر کانال خروجی به طور مستقل از طریق سوئیچ DIP یا OMRON Configurator پیکربندی میشود. یک کانال میتواند همزمان در حالت جریان 4 تا 20 میلیآمپر کار کند در حالی که کانال دیگر در حالت ولتاژ 0 تا 10 ولت کار میکند. تنظیم محدوده خروجی بر کانال دیگر تأثیری ندارد.
سوال 2: محدودیتهای مقاومت بار برای دو حالت خروجی چیست؟
برای خروجی ولتاژ، بار متصل باید حداقل امپدانس 1 کیلو اهم را داشته باشد — بارهای با امپدانس پایینتر باعث میشود خروجی از جریان نامی خود فراتر رود و دقت را کاهش دهد. برای خروجی جریان، حداکثر مقاومت حلقه 600 اهم است — مقاومت بالاتر در حلقه مانع از رسیدن خروجی به حداکثر جریان میشود. قبل از راهاندازی، امپدانس ورودی دستگاه متصل را تأیید کنید.
سوال 3: دقت DRT2-DA02 در دماهای محیطی بالا چقدر است؟
در دمای 25 درجه سانتیگراد، دقت ±0.4% مقیاس کامل است. در کل محدوده دمای عملیاتی (از -10 درجه سانتیگراد تا +55 درجه سانتیگراد) مشخصات دقت ±0.8% FS است. این افت عملکرد برای مدارهای آنالوگ دقیق تحت تغییرات حرارتی معمول است. برای کاربردهایی که به دقت بیشتری در دماهای محیطی بالا نیاز دارند، ماژول را در یک محفظه با کنترل دما قرار دهید یا بودجه دقت را بر این اساس تعدیل کنید.
سوال 4: آیا ماژول با PLCهای استاندارد OMRON مانند سری CJ و CS سازگار است؟
DRT2-DA02 از طریق DeviceNet به عنوان یک slave DeviceNet ارتباط برقرار میکند. هر اسکنر master DeviceNet — از جمله واحد master DeviceNet سری CJ OMRON یا اسکنرهای سازگار شخص ثالث — میتواند با این ماژول ارتباط برقرار کند. تخصیص و پیکربندی I/O از طریق تنظیمات master DeviceNet انجام میشود. خروجیهای آنالوگ ماژول توسط دادههای نوشته شده در ناحیه خروجی آن در نقشه I/O master DeviceNet کنترل میشوند.
سوال 5: پیکربندی سیمکشی میدانی مورد نیاز برای خروجی جریان 4 تا 20 میلیآمپر چیست؟
خروجی جریان DRT2-DA02 از نوع sourcing (فعال) است — ماژول جریان را از طریق دستگاه متصل تأمین میکند. دستگاههای میدانی دو سیمه (که با جریان حلقه 4 تا 20 میلیآمپر تغذیه میشوند) مستقیماً بین ترمینال خروجی ماژول و مشترک سیگنال متصل میشوند. دستگاههایی که به منبع تغذیه جداگانه نیاز دارند (مبدلهای غیرفعال) باید با منبع حلقه مناسب به درستی سیمکشی شوند. قبل از سیمکشی، نوع ورودی دستگاه متصل را تأیید کنید.
