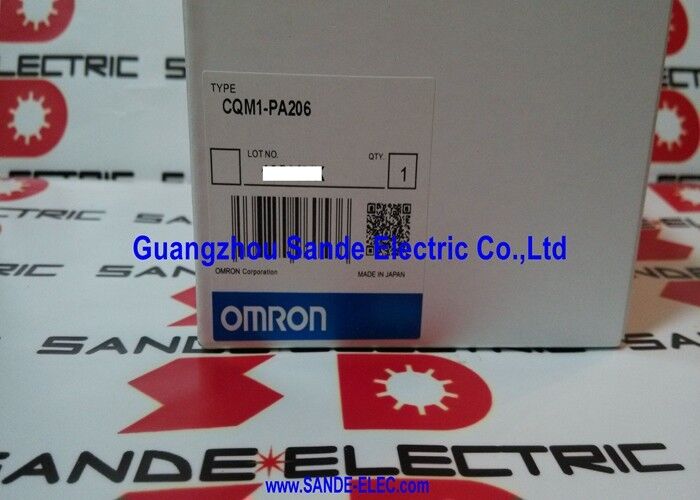

Omron CQM1-PA206 (CQM1PA206) واحد برق CQM1-PA206 CQM1PA206 CQM1-PA2O6

CQM1-PA206 ♪ Omron CQM1 واحد منبع برق 100 ′′ 240VAC / 5VDC 6A / 24VDC 0.5A / 30W / IEC61000-4-4 / 0 ′′ 55°C / 0.57kg

منبع برق CQM1 ️ تغذیه کل سیستم

CQM1-PA206 واحد منبع برق است که در انتهای چپ سیستم PLC CQM1 قرار دارد. هر ماژول در قفسه CQM1و واحدهای ارتباطی جذب ولتاژ تغذیه منطقی خود را از طریق اتوبوس سیستم از این واحد.

منبع برق منبع برق AC را به دو خروجی DC تنظیم شده تبدیل می کند. خروجی 5VDC در 6A قدرت منطق بس سیستم CQM1 را حمل می کندو ارتباطات ماژول بر روی این ریل اجرا می شودخروجی 24VDC در 0.5A، قدرت DC کمکی را برای استفاده در زمینه یا نیازهای سیستم داخلی در قفسه CQM1 فراهم می کند.

مشخصات کلیدی

مقاومت در برابر لرزش و شوک

CQM1-PA206 برای نصب پانل های صنعتی طراحی شده است، جایی که لرزش از ماشین آلات در نزدیکی، پیاده روی روی عرشه ماشین،و شوک ناشی از فشرده سازی مکانیکی یا کار چاپی شرایط عادی محیط زیست است.:

ارتعاش:اندازه گیری شده برای مقاومت در برابر دامنه 0.075mm در فرکانس های بین 10 و 57Hz و شتاب 9.8 m/s2 (≈1g) در 57 ≈ 150Hz. این شامل ارتعاش های معمولی کف کارخانه از ماشین آلات چرخان است.دستگاه های حمل و نقلو سیستم های پنوماتیک.

شوک:به 147 m/s2 (تقریباً 15g) در هر سه محور X، Y و Z اختصاص داده شده است. این امر حاشیه ای را در برابر انتقال مکانیکی از بسته شدن کانتاکتور، اجرای سولناید،و حوادث برخورد خط مونتاژ که از طریق محفظه پانل منتقل می شوند.

سناریوهای کاربرد

جایگزینی منبع برق سیستم CQM1:یک سیستم CQM1 در یک دستگاه بسته بندی عملکرد بی ثبات CPU و خطاهای ارتباطی ماژول تصادفی را نشان می دهد. آزمایش منبع تغذیه را به عنوان منبع ولتاژ خروجی حاشیه ای 5VDC جدا می کند.تعویض CQM1-PA206 5VDC پایدار را به اتوبوس سیستم بازگرداند، و تمام علائم خطا پاک شده

ساخت سیستم جدید CQM1:یک سازنده ماشین OEM یک سیستم CQM1 را برای یک ایستگاه بازرسی جدید مشخص می کند.CQM1-PA206 قدرت سیستم را برای یک پردازنده CQM1H و تا 11 ماژول گسترش I / O از هر منبع متناوب استاندارد 85V264V در محل نصب فراهم می کند.

سوالات عمومی

س1: CQM1-PA206 با چه واحد های پردازنده CQM1 سازگار است؟

CQM1-PA206 با تمام واحد های CPU CQM1 و CQM1H سازگار است. منبع برق از طریق کانکتور بس سمت چپ به واحد CPU متصل می شود. هیچ پیکربندی الکتریکی لازم نیست.کل قدرت در دسترس (30W در 5VDC + 24VDC ترکیب شده) تعیین می کند که چند ماژول گسترش I / O سیستم پشتیبانی می کند؛ این بستگی به مصرف فعلی هر ماژول نصب شده دارد.

س2: چند ماژول گسترش I / O می تواند CQM1-PA206 را تقویت کند؟

تعداد کل ماژول های گسترش توسط حداکثر تعداد ماژول های CPU و ظرفیت خروجی کل منبع تغذیه محدود می شود. خروجی 5VDC تا 6A را فراهم می کند.هر ماژول گسترش I/O CQM1 بین 40mA و 170mA را از اتوبوس 5VDC جذب می کند، بسته به نوع ماژول. برای پیکربندی های مخلوط I / O معمولی، 6A در 5VDC از 7 تا 10 ماژول گسترش پشتیبانی می کند.محاسبه کل backplane در حال حاضر کشیدن برای پیکربندی برنامه ریزی شده و تایید آن در محدوده 6A باقی می ماند.

سوال 3: درجه ایمنی ضد سر و صدا IEC61000-4-4 چه چیزی را پوشش می دهد؟

IEC61000-4-4 استانداردی برای ایمنی الکتریکی سریع (EFT) است که در مورد رویدادهای پرتاب سریع در ورودی منبع تغذیه ناشی از تغییر عارضی از تماسگرها، رله ها،و سایر دستگاه های محرک که روی همان مدار توزیع برق می چرخندانطباق CQM1-PA206 با این استاندارد به این معنی است که آن را به طور صحیح در جریان حوادث گذرا معمول در یک محیط پانل صنعتی بدون شروع، تنظیم مجدد،یا خراب کردن خروجی منبع منطق.

سوال 4: آیا خروجی 24VDC در CQM1-PA206 برای تغذیه سنسورهای میدان مناسب است؟

خروجی 24VDC 0.5A 12W را در 24V فراهم می کند. این برای تغذیه تعداد کمی از سنسورهای 24VDC یا تعداد انگشت شماری از لامپ های شاخص متصل به سیستم CQM1 کافی است.برای کاربردهایی که نیاز به بیش از 0.5A در 24VDC برای دستگاه های ساحلی، یک منبع برق 24VDC اختصاصی خارجی مورد نیاز است. خروجی 24VDC CQM1-PA206 را بیش از 0.5A اضافه نکنید.

Q5: ولتاژ آزمون مقاومت دی الکتریک برای CQM1-PA206 چیست و چه چیزی را تأیید می کند؟

آزمایش قدرت دی الکتریک (hi-pot) ۲۳۰۰ VAC را بین پایانه های ورودی AC و پایانه حفاظت کننده زمین (GR) اعمال می کند.این تایید می کند که عایق شبکه به ایمنی زمین می تواند مقاومت بیش از ولتاژ گذرا بدون شکستنمقدار 1000 VAC بین پایانه های خروجی DC و GR اعمال می شود.این مقادیر تایید منبع برق حفظ جداسازی امن بین مدار های ولتاژ اصلی و مدارهای خروجی DC ولتاژ پایین و اتصالات زمین.
