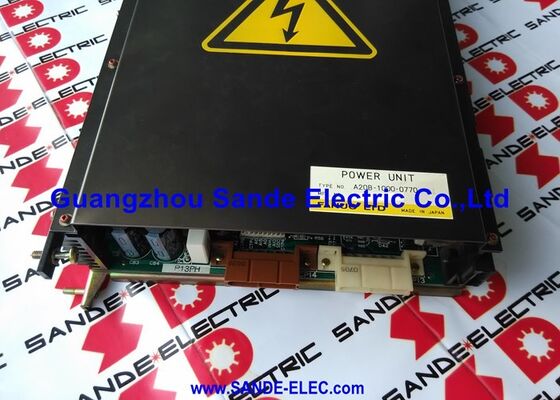

واحد برق A20B-1000-0770 A2OB-1OOO-O77O A20B10000770

FANUC A20B-1000-0770

تامین برق برای دو نسل ️ CNC و روبات

A20B-1000-0770 PCB PSU (اتحاد منبع برق) برای کنترل های CNC F12/F120 و F15/F150 سری FANUC و کنترل کننده ربات R-H است.در حالت PSU1 یا PSU2 در قفسه تغذیه کنترلر قرار دارد.، تبدیل ولتاژ ورودی AC و ولتاژ های داخلی بس به منابع DC تنظیم شده که صفحه مدار کنترل برای کار نیاز دارد.

نام منبع برق #12/120 / 15/150 دو نسل کنترل CNC متمایز را پوشش می دهد: سری F12 و F120کنترل کننده های CNC با عملکرد بالا برای ماشینکاری و چرخش) و سری F15 و F150 (بیشتر محور)، CNC با ظرفیت بالا برای ماشینکاری پیچیده) ، همان PCB A20B-1000-0770 موقعیت های PSU را در هر دو خانواده کنترل کننده انجام می دهد.نام های E1 و G1 در پیکربندی خروجی قدرت، انواع خروجی ولتاژ خاص این صفحه را شناسایی می کنند.، با موقعیت خاص قفسه کنترل مطابقت دارد.

برنامه کنترل کننده ربات R-H باعث می شود این یکی از معدود تخته های منبع برق در سری A20B-1000 FANUC باشد که هم به کنترل دستگاه ابزار CNC و هم به کنترل کننده های ربات خدمت می کند. The power architecture of these FANUC controllers is sufficiently common that a single PSU board design serves multiple platforms — a design approach that simplified FANUC's parts inventory and extended the board's applicability across product lines.

مشخصات کلیدی

علائم شکست و جداسازی اشتباه

شکست A20B-1000-0770 معمولاً به عنوان عدم فعال شدن کنترل کننده یا از دست دادن ولتاژ های تنظیم شده خاص CNC / روبات که باعث می شود یک منطقه عملکردی از کار برود در حالی که سایر مناطق ادامه می دهند ، آشکار می شود. The power supply PCB outputs multiple voltage rails — a failure of one rail while others remain within specification can produce partial system failures that appear as intermittent faults rather than complete power loss.

وقتی که کنترل کننده یک آلارم منبع برق را نشان می دهد یا در تکمیل توالی راه اندازی خود شکست می خورد،ولتاژ خروجی DC را در نقاط آزمایش منبع برق (که در مستندات تعمیر و نگهداری الکتریکی کنترل کننده اشاره شده است) اندازه گیری کنید قبل از اینکه نتیجه بگیرید که PCB PSU شکست خورده است.تأیید کنید که ولتاژ ورودی AC در ورودی منبع در محدوده مشخصات است و بار پایین جریان دارای یک مدار کوتاه نیست که مصرف جریان بیش از حد است.

سوالات عمومی

سوال1: منبع برق A20B-1000-0770 به چه کنترل کننده های FANUC خدمت می کند؟

A20B-1000-0770 به عنوان PSU1 یا PSU2 در کنترل های CNC سری FANUC F12/F120 ، کنترل های CNC سری F15/F150 و کنترل کننده ربات FANUC R-H عمل می کند.موقعیت خاص PSU (PSU1 یا PSU2) و پیکربندی خروجی E1/G1 تعیین می کند که این صفحه کدام موقعیت را در یک کنترل کننده خاص پر می کند..

سوال2: تفاوت بین موقعیت های PSU1 و PSU2 چیست؟

در کنترلرهای FANUC که از معماری دو-PSU استفاده می کنند، PSU1 و PSU2 مجموعه های مختلفی از خروجی DC تنظیم شده را به بخش های مختلف مدار کنترلر عرضه می کنند، به عنوان مثال،قدرت منطقی برای کارت های پردازنده در مقابل قدرت برای کارت های رابط I / OA20B-1000-0770 می تواند هر دو موقعیت را تامین کند؛ ریل های ولتاژ خاصی که ارائه می دهد توسط پرندگان سخت افزاری یا نوع خروجی E1 / G1 تنظیم می شود.تایید موقعیت و نوع از مدارک اسلات منبع تغذیه کنترل کننده.

سوال 3: کنترل کننده فقط یک منطقه عملکردی را فعال می کند (به عنوان مثال، تمام محورها یا تمام I / O) پاسخ نمی دهد.

بله، اگه PCB واحد برق نتونه يه خط ولتاژ رو تامین کنه در حاليکه بقیه فعال بمونن، منطقه فعالي که توسط اون خط ولتاژ تغذیه ميشه قدرتش رو از دست ميده در حاليکه بقيه کنترل کننده ها به طور معمول کار ميکنن.این منجر به شکست های جزئی می شود که شبیه به نقص های تخته یا مشکلات نرم افزاری استاندازه گیری ولتاژ خروجی DC از PSU در نقاط تعریف شده در مشخصات الکتریکی کنترلر

سوال 4: آیا A20B-1000-0770 قابل تعمیر است؟

بله تعمیر به طور گسترده ای در دسترس است و روش استاندارد برای این واحد متوقف شده است. نقاط معیوبیت رایج شامل خازن های الکترولیتی (شکست از طریق افزایش ESR یا نشت الکترولیت) ،اجزای دستگاه اصلاح کننده، و IC های کنترل کننده PWM.خدمات تعمیرات تخصصی FANUC برای کنترل کننده های F12/F15 و R-H برای بررسی صفحه تعمیر شده در شرایط واقعی بار فعلی قبل از بازگشت.

سوال 5: A20B-1000-0770 پس از قطع تولید از کجا تهیه می شود؟

از طریق FANUC F12 / F15 و R-H بازار پس از عرضه ربات های برق ️ متخصصین تعمیر FANUC PSU، تامین کنندگان اضافی مورد آزمایش و خدمات مبادله که سهام A20B-1000-0770 را دارند.تایید اصلاحات خاص (-01، -08A، یا پایه) از برچسب صفحه نصب شده قبل از سفارش.تعمیرات اقتصادی ترین و عملی ترین راه برای این تخته متوقف شده است.
