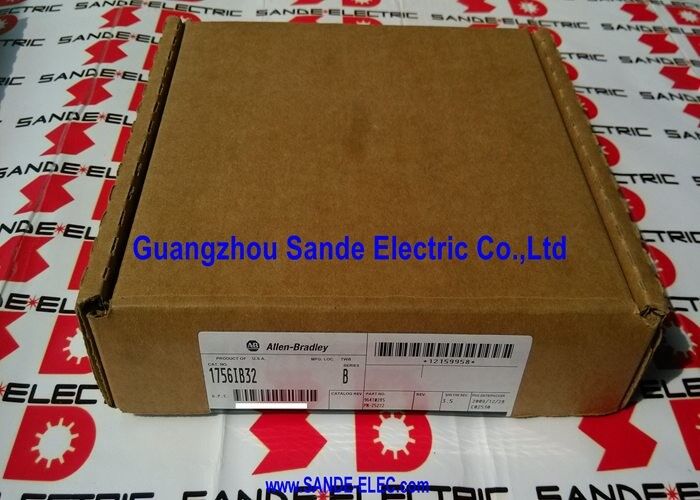

ControlLogix 32 I ماژول نقطه غرق 1756IB32 1756 IB32 1756IB32

آلن بردلی 1756-IB32 -- ControlLogix 32 نقطه 12/24 ولت ماژول ورودی دیجیتال DC

شماره بخش:1756-IB32

تولید کننده:راکول اتوماسیون / آلن بردلی (ایالات متحده)

نوع محصول:ماژول ورودی دیجیتال ۳۲ نقطه DC

32 نقطه ورودی جداگانه در یک سوراخ

1756-IB32 32 نقطه ورودی دیجیتال DC را به یک اسلات شاسی ControlLogix 1756 واحد بسته بندی می کند. هر نقطه حالت روشن / خاموش یک دستگاه زمینه را می خواندبازخورد سولنوئید، سنسور فوتو الکتریکی، یا هر سیگنال 12/24V DC جدا شده و نقشه هایی که در جدول داده های ورودی کنترل کننده برای برنامه Logix برای عمل می کنند.

در 32 نقطه در هر اسلات، 1756-IB32 بالاترین تراکم ورودی را در محدوده استاندارد ماژول ورودی DC ControlLogix ارائه می دهد.این باعث کاهش کل تعداد اسلات ها و فضای مورد نیاز در شاسی می شود.. يک واحد 1756-IB32 کار ميکنه که براي پوششش به دو يا سه ماژول کم چگالي نياز داره

این ماژول هر دو ورودی 12 ولت DC و 24 ولت DC را می پذیرد.حذف نیاز به مشخص کردن یک ماژول جداگانه برای هر نوع خروجی سنسور در یک دستگاه سنسور مخلوط.

چگالی سیم کشی و فرمت کانکتور

با 32 ورودی و مشترک 24 ولت مرتبط ، 1756-IB32 از یک کانکتور RTB (Block Terminal Removable) با چگالی بالا استفاده می کند.40 موقعیت RTB گنجایش تمام 32 سیگنال ورودی به علاوه ترمینال های مشترک و قدرت. RTB برای جلوگیری از نشستن اشتباه کلید است و می تواند قبل از نصب ماژول در شاسی، اجازه می دهد تا قبل از پایان سیم کشی زمینه در طول ساخت کابینت.

مشخصات کلیدی

سوالات عمومی

سوال1: 1756-IB32 نشان می دهد که چندین نقطه ورودی در برچسب کنترلگر روشن هستند، اما هیچ دستگاهی از میدان انرژی نمی یابد. علت چیست؟

حالت های Phantom ON در ورودی های بدون انرژی ناشی از جریان نشت از سیم کشی میدان یا سنسورهای شناور بالاتر از آستانه OFF است.سنسورهای حالت جامد ٬ مخصوصاً نوع دو سیم ٬ حتی در حالت خاموشی هم جریان باقیمانده کوچکی را منتقل می کنندبا 32 نقطه در یک ماژول واحد، نشت تجمعی از سنسورهای متعدد می تواند ورودی های فردی را بالاتر از آستانه ON فشار دهد.نصب مقاومت های خونریزی (معمولاً 5 ¢ 10 kΩ) موازی با پایانه های ورودی تحت تأثیر برای ارائه مسیر بازگشت برای جریان نشت.

سوال2: آیا می توان 1756-IB32 را با سنسورهای NPN (سرانجام current sinking) و PNP (سرانجام current sourcing) در یک ماژول به طور همزمان استفاده کرد؟

بله. 1756-IB32 با هر دو حسگر NPN و PNP سازگار است. مدار ورودی ماژول جریان را از هر دو جهت می پذیرد.سنسورهای NPN با خروجی سنسور به ترمینال ورودی و مشترک متصل به +24V مشترک ماژول متصل می شوند (ترمینال V)حسگرهای PNP خروجی حسگر را مستقیماً به ترمینال ورودی با مشترک به 0V متصل می کنند. هر دو نوع می توانند در همان ماژول همبستگی داشته باشند.

سوال سوم: RTB 1756-IB32 کلید دارد. آیا کلید بین ماژول های همان نوع قابل انتقال است؟

بله، کليد RTB براي انتقال از ماژول قديمي به ماژول جديد در زمان تعويض طراحی شده،کلید رو از ماژول شکست خورده حذف کنید، آن را به جایگزین 1756-IB32 منتقل کنید، و RTB از قبل سیم کشی شده به طور مستقیم به ماژول جدید بدون سیم کشی مجدد نصب می شود.

Q4: کنترل کننده Logix خطاهای اتصال I / O را برای 1756-IB32 نشان می دهد. شاخص های LED ماژول طبیعی هستند. چه چیزی باید بررسی شود؟

یک خطای اتصال I / O با LED های معمولی ماژول به یک مشکل ارتباطی پس زمینه و نه سخت افزار مدار ورودی اشاره دارد.دوباره ماژول را در سوراخ خود قرار دهید . اگر قرار دادن مجدد مشکل را حل نکند، سطح پشت شاسی را در آن محل برای آسیب مکانیکی یا آلودگی بررسی کنید.

س5: آیا 1756-IB32 با تمام بررسی های شاسی و کنترل کننده ControlLogix سازگار است؟

1756-IB32 در تمام سیستم عامل های ControlLogix از 1756-A4 تا 1756-A17 و تمام پردازنده های ControlLogix از 1756-L1 اصلی تا سری 1756-L8x فعلی سازگار است.هیچ محدودیتی در مورد اصلاحات نرم افزار یا سخت افزار برای پیاده سازی های استاندارد ControlLogix اعمال نمی شودهر گونه الزامات خاص GuardLogix (PLC ایمنی) را به طور جداگانه تأیید کنید اگر ماژول به یک سیستم ایمنی اضافه شود.
