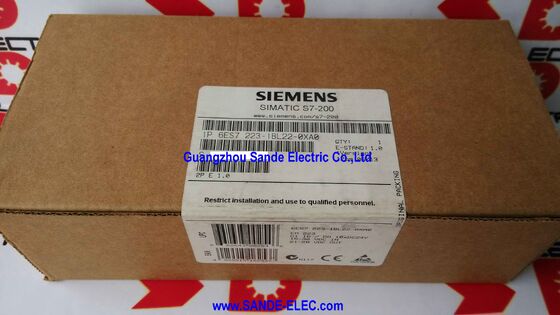

SIMATIC S7-200، DIGITAL I/O EM 6ES7223-1BL22-0XA0 6ES7 223-1BL22-0XA0 6ES7223-1BL22-OXAO

6ES7223-1BL22-0XA0∙ SIMATIC S7-200 EM 223 I/O دیجیتال ∙ 16 DI + 16 DO / 24VDC / 0.5A در هر خروجی / -20 تا +60°C / 100×75×30mm

16 ورودی + 16 خروجی در یک ماژول گسترش

6ES7223-1BL22-0XA0 (EM 223) شمارش I / O CPU SIMATIC S7-200 را با اضافه کردن 16 ورودی دیجیتال و 16 خروجی دیجیتال به طور همزمان گسترش می دهد.یک واحد EM 223 ظرفیت I/O یک پردازنده را که با 16 یا کمتر از آن شروع می شود دو برابر می کند، که سیستم ترکیبی را به تراکم ای می رساند که بیشتر نیازهای کنترل ماشین های کوچک و متوسط را پوشش می دهد.

EM 223 به سمت راست CPU S7-200 یا ماژول توسعه قبلی متصل می شود. بس گسترش محلی قدرت و داده ها را بین CPU و تمام ماژول های توسعه متصل حمل می کند.هیچ کابل قدرت جداگانه ای برای ارتباطات ماژول مورد نیاز نیست قدرت سیستم در 24V DC مدارهای طرف میدان ماژول را نیز تامین می کند.

مشخصات کلیدی

تحمل ورودی 24VDC ️ کار در شرایط واقعی تامین

تحمل ولتاژ ورودی 24VDC ±20٪ به این معنی است که ماژول به طور قابل اعتماد ورودی ها را از 21VDC تا 28VDC می خواند.منابع صنعتی 24 ولت به ندرت دقیقا 24 ولت هستند ٪ تنظیم منبع ± 10٪ یا سیستم های باتری پشتیبانی شده با حالت شارژ متغیر می توانند ولتاژ در این محدوده تولید کنندتحمل ۲۱٫۲۸VDC EM 223 تضمین می کند که سیگنال های ورودی به درستی در کل محدوده تغییرات تغذیه بدون خواندن نادرست یا عبور از دست رفته تشخیص داده می شوند.

کانال های خروجی از همان منبع 24 ولت تغذیه می شوند. جریان خروجی 0.5A در هر کانال شامل شیر های سولنویدی (معمولا 0.1 ‰ 0.35A) ، لامپ های شاخص ،و اسپری های رله کوچک ️ انواع استاندارد بار محرک در اتوماسیون ماشین در این تراکم I / O.

فرم فشرده ️ 100 × 75 × 30 میلی متر

با ارتفاع 100 میلی متر، عرض 75 میلی متر و عمق 30 میلی متر، EM 223 حداقل فضای واقعی پنل را اشغال می کند.نقش ماژول باریک سیستم S7-200 اجازه می دهد تا چندین ماژول گسترش در یک بخش پانل بدون نقش بزرگ شاسی سیستم های مبتنی بر ریک قرار گیرد.

برای پنل های ماشین کوچک ️ مواد غذایی، کانویرها، ایستگاه های بسته بندی ️ جایی که هر میلی متر از فضای ریل DIN هزینه دارد،فاکتور فرم کامپکت EM 223 سیستم کنترل کننده را در یک اندازه قاب قابل کنترل نگه می دارد.

ویژگی های حفاظت ️ جریان بیش از حد و ولتاژ بیش از حد

این ماژول شامل محافظت از جریان بیش از حد و ولتاژ بیش از حد در کانال های خروجی است. خروجی که کوتاه شده یا بیش از حد بار دارد مدار محافظت را فعال می کند و خروجی را قبل از آسیب دیدن قطع می کند.ماژول نظارت بر وضعیت عملیاتی خود را و گزارش وضعیت خطا به CPU.

برای نصبات زمینی که در آن سیم کشی خروجی ممکن است به طور تصادفی در طول تعمیرات یا حرکت تجهیزات کوتاه شود،حفاظت داخلی از خرابی های مکرر ماژول از رویدادهای مدار کوتاه در میدان جلوگیری می کند.

سناریوهای کاربرد

گسترش کنترل کانویر:یک پردازنده S7-200 یک سیستم ناقل را مدیریت می کند اما برای یک بخش تغییر مسیر جدید نیاز به I / O اضافی دارد. یک 6ES7223-1BL22-0XA0 16 ورودی (اسپیکر های محدودی، سنسورها) و 16 خروجی (فعال کننده های تغییر مسیر،چراغ های شاخص) به سیستم S7-200 موجود بدون جایگزینی CPU.

دستگاه بسته بندی:مکانیسم های حرکت فیلم، مهر و موم، برش و رد نیاز به I / O بیشتری نسبت به CPU پایه S7-200 دارند. EM 223 32 نقطه اضافی مورد نیاز برای بخش ماشین گسترده را فراهم می کند.

تعمیر و نگهداری S7-200:يک EM 223 در يه ماشين در حال اجرا شکست ميخورهجایگزینی مستقیم 6ES7223-1BL22-0XA0 I / O را بدون تغییر برنامه بازگرداند.

سوالات عمومی

سوال1: کدام پردازنده های S7-200 با 6ES7223-1BL22-0XA0 سازگار هستند؟

ماژول گسترش EM 223 با تمام پردازنده های S7-200 که از گسترش محلی پشتیبانی می کنند سازگار است: CPU 221 (محدود) ، CPU 222 ، CPU 224 ، CPU 224XP و CPU 226.CPU 221 از ماژول های گسترش کمتری نسبت به مدل های بالاتر پشتیبانی می کند. قبل از برنامه ریزی پیکربندی سیستم، حداکثر تعداد ماژول های گسترش CPU را بررسی کنید.

سوال2: چند ماژول EM 223 می تواند به یک CPU S7-200 متصل شود؟

تعداد ماژول های توسعه توسط حداکثر تعداد گسترش نوع CPU محدود می شود. به عنوان مثال، CPU 226 از حداکثر 7 ماژول توسعه پشتیبانی می کند.ظرفیت کل گسترش نیز توسط فضای آدرس I / O محلی CPU محدود می شودهر EM 223 دو بایت ورودی و دو بایت ورودی را در تصویر ورودی و خروجی پردازنده در بر می گیرد.

س3: برای سیستم S7-200 با EM 223 از چه نرم افزار برنامه نویسی استفاده می شود؟

STEP 7-Micro/WIN نرم افزار برنامه نویسی و پیکربندی برای سری S7-200 است. EM 223 در بلوک سیستم STEP 7-Micro/WIN پیکربندی شده است، که در آن آدرس ورودی و خروجی آن اختصاص داده شده است.پورت برنامه نویسی داخلی CPU با استفاده از کابل PC / PPI به کامپیوتر برنامه نویسی متصل می شودبرای نوع S7-200 SMART، STEP 7-MicroWIN SMART نرم افزار مربوطه است.

Q4: حداکثر جریان خروجی برای 6ES7223-1BL22-0XA0 چیست و می تواند مستقیماً تماسگرهای موتور را هدایت کند؟

هر کانال خروجی تا 0.5A را اداره می کند. کویل های تماسگر موتور کوچک (برای تماسگرهای تا چند کیلووات) به طور معمول 0.1 ‰ 0.3A را در 24VDC در محدوده خروجی EM 223 جذب می کنند.برای اسپری های کانتاکتور بزرگتر با کشش بیشتر از 0.5A، یک رله میانجی با یک سیم پیچ 24VDC که در محدوده 0.5A قرار دارد بین خروجی EM 223 و سیم پیچ تماسگر مورد نیاز است.

سوال 5: چه چیزی جایگزین 6ES7223-1BL22-0XA0 برای طرح های جدید می شود؟

قطعه ی جایگزینی مستقیم 6ES7223-1BL21-0XA0 است. برای طرح های جدید ماشین که در حال حاضر S7-200 I/O را مشخص می کنند،مهاجرت به سری S7-1200 با ماژول های توسعه SIMATIC S7-1200 مربوطه یک پشتیبانی از، به طور فعال توسعه پلت فرم با یک چشم انداز I / O مشابه.
