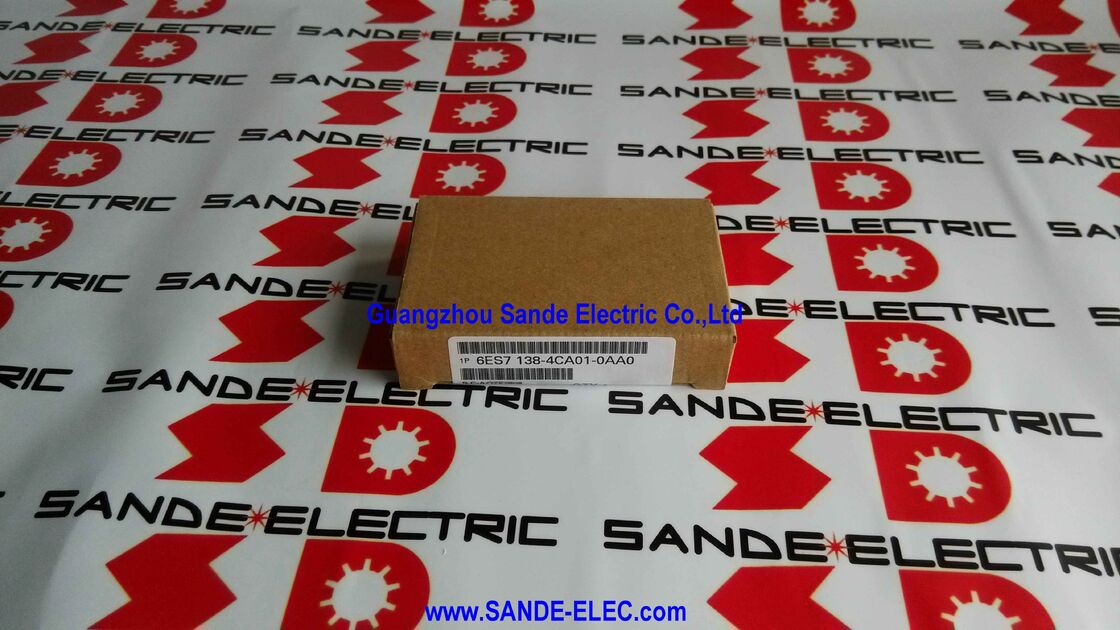

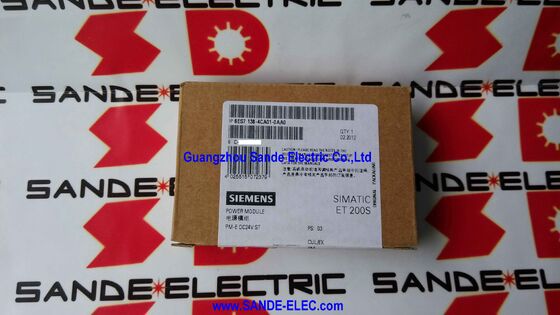

ماژول قدرت 6ES7138-4CA01-0AA0 6ES7 138-4CA01-0AA0 6ES7138-4CAO1-OAAO

زيمنس 6ES7138-4CA01-0AA0

PM-E ️ نقطه ورود قدرت برای گروه ماژول ET 200S

در یک گره I/O توزیع شده SIMATIC ET 200S، PM-E (Power Module ¢ Electronic) دامنه منبع برق را برای ماژول هایی که در سمت راست آن در ردیف ترمینال قرار دارند تعریف می کند.هر PM-E 24V DC را از یک منبع خارجی دریافت می کند و آن را به ریل تغذیه الکترونیکی ماژول های I / O مجاور توزیع می کندماژول های سمت راست یک PM-E قدرت عملیاتی خود را از گروه تغذیه PM-E تا مرز بعدی PM-E یا ردیف ترمینال جذب می کنند.

6ES7138-4CA01-0AA0 ممکن است جداسازی عایق الکتریکی بین ولتاژ بار (24V DC از منبع خارجی) و بس پس زمینه PROFIBUS DP را فراهم کند.این جدایی باعث می شود که اختلالات تامین میدان از رسیدن به اتوبوس ارتباطی پشت صفحه، و گروه های تغذیه را از یکدیگر جدا می کند زمانی که چندین ماژول PM-E در یک گره ET 200S استفاده می شود.

تشخيصي براي ولتاژ ناقص بار ساخته شده است. اگر منبع برق 24 ولت DC به PM-E شکست بخوردماژول یک پیام تشخیصی را به استاد PROFIBUS DP ارسال می کند. کنترل کننده به طور خودکار بدون نیاز به سیم کشی نظارت خارجی، اطلاعیه خطای را دریافت می کند..

مشخصات کلیدی

حفاظت از مدار کوتاه خارجی ️ مرحله طراحی مورد نیاز

6ES7138-4CA01-0AA0 هیچ محافظت داخلی از اتصال کوتاه در سمت ولتاژ بار ندارد.یک دستگاه محافظ خارجی باید به سمت بالا نصب شود یک قطع کننده مدار با ویژگی C مشخص شده استاین یک نیاز طراحی است، نه یک گزینه. بدون قطع کننده خارجی، یک مدار کوتاه در سیم کشی میدان یا یک ماژول متصل هیچ محافظت محدودی از خود PM-E ندارد.اندازه جدا کننده خارجی برای بار متصل، نه فقط ماژول 10A حداکثر.

سوالات عمومی

سوال1: "PM-E" در کنوانسیون نامگذاری ET 200S به چه معناست؟

PM-E برای Power Module Electronic است. این ماژول است که ولتاژ تغذیه الکترونیکی را به یک گروه از ماژول های I / O ET 200S مجاور فراهم می کند. بر خلاف PM-D (Power Module Discrete) ،که برق را به بارهای خروجی جدا از هم عرضه می کند، PM-E مدارهای الکترونیکی ماژول های I / O را تغذیه می کند. ماژول های PM-E متعدد در یک بخش گره، برق را به گروه های مستقل تغذیه می کنند.

س2: چرا یک قطع کننده خارجی با ویژگی C مورد نیاز است؟

6ES7138-4CA01-0AA0 هیچ گونه محافظت از اتصال کوتاه داخلی را ارائه نمی دهد. بدون یک قطع کننده در جریان بالا، یک مدار کوتاه در سیم کشی میدان یا یک ماژول کوتاه مدت می تواند جریان نامحدود را از منبع مصرف کند،آسیب به PM-E و ماژول های متصل شده. Tripping characteristic C is specified because the PM-E and I/O modules present capacitive inrush current at power-on — the C curve's higher inrush tolerance prevents nuisance tripping during normal start-up while still protecting against true fault currents.

س3: تشخیص ولتاژ بار گمشده در عمل چه کاری انجام می دهد؟

اگر ورودی 24 ولت DC به PM-E به زیر آستانه تشخیص برسد، ماژول یک پیام تشخیصی را تولید می کند که استاد PROFIBUS DP به عنوان نقص ماژول می خواند.برنامه PLC استاد خطای دریافت می کند، اجازه می دهد تا سیستم کنترل به از دست دادن ولتاژ تغذیه ET 200S واکنش نشان دهد و I / O آسیب دیده را به خوبی خاموش کند یا یک آژیر ایجاد کند.این به طور قابل توجهی بیشتر از صرفا از دست دادن عملکرد I / O بدون توضیح است.

سوال 4: یک 6ES7138-4CA01-0AA0 چند ماژول I/O را تامین می کند؟

PM-E تمام ماژول های I/O ET 200S را در گروه منبع برق خود از موقعیت PM-E به PM-E بعدی یا پایان ردیف ترمینال، هر کدام از موارد اول تامین می کند.تعداد ماژول ها به مصرف فعلی هر ماژول در گروه بستگی دارد.مجموع جریان برای تمام ماژول های گروه نباید در 60 درجه سانتیگراد بیش از 10A باشد. کل مصرف جریان الکترونیک از تمام ماژول های گروه محاسبه شود و بررسی شود که در این حد باقی می ماند.

سوال 5: 6ES7138-4CA01-0AA0 متوقف شده است. جایگزین فعلی زیمنس چیست؟

خود سیستم ET 200S توسط بستر ET 200SP جایگزین شده است. برای تاسیسات موجود ET 200S که نیاز به جایگزینی ماژول PM-E دارند،از طریق مرکز خرید صنعتی سیمنس، در دسترس بودن قطعات فعلی سیمنس را بررسی کنیدبرای تاسیسات جدید، ET 200SP با انواع ماژول قدرت خود، پلت فرم فعلی است.در حال حاضر در دسترس بودن و هر گونه وضعیت متوقف شده با زنجیره تامین خود سیمنز قبل از مشخص.
