زیمنس 6ES7134-4NB51-0AB0 | ماژول ویژگی های بالا SIMATIC ET 200S 2AI RTD — 15 بیت / ± 0.1٪ / 2/3/4-سیم / جبران خط

ورودی RTD با ویژگی بالا - وضوح 15 بیت با جبران سرب داخلی

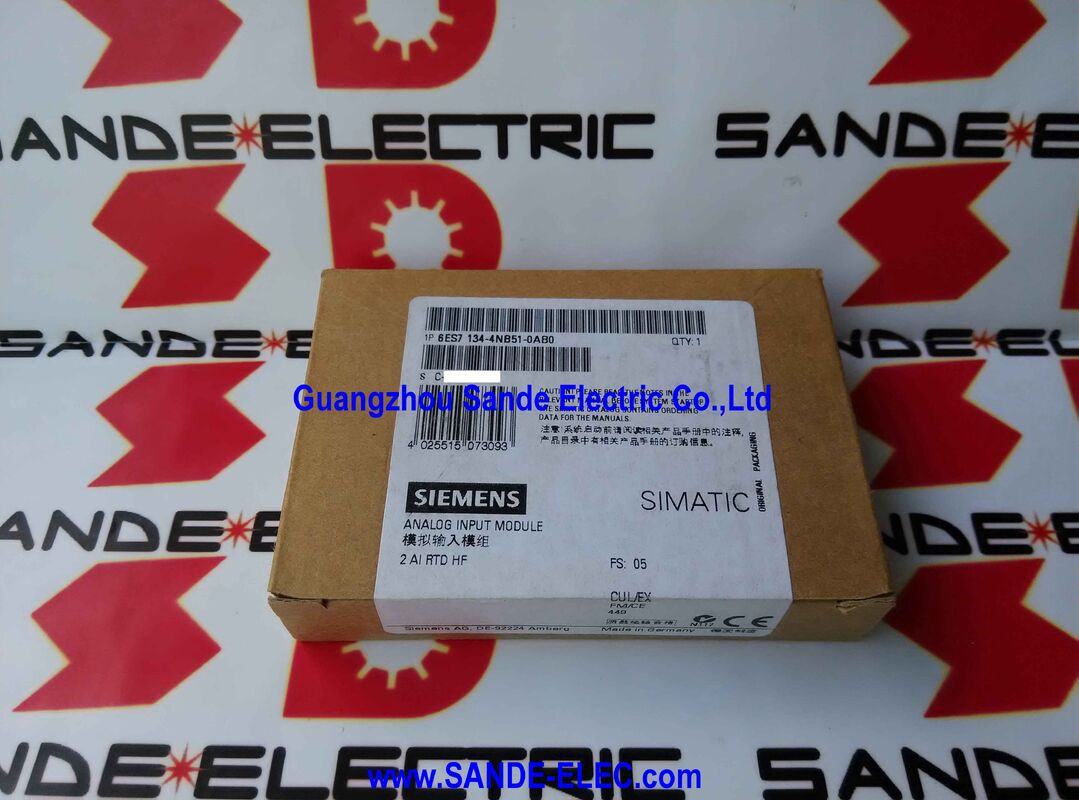

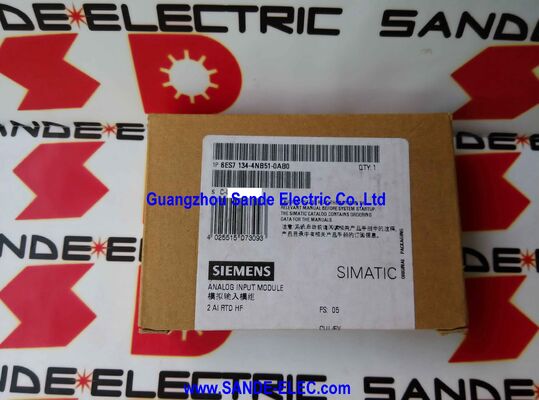

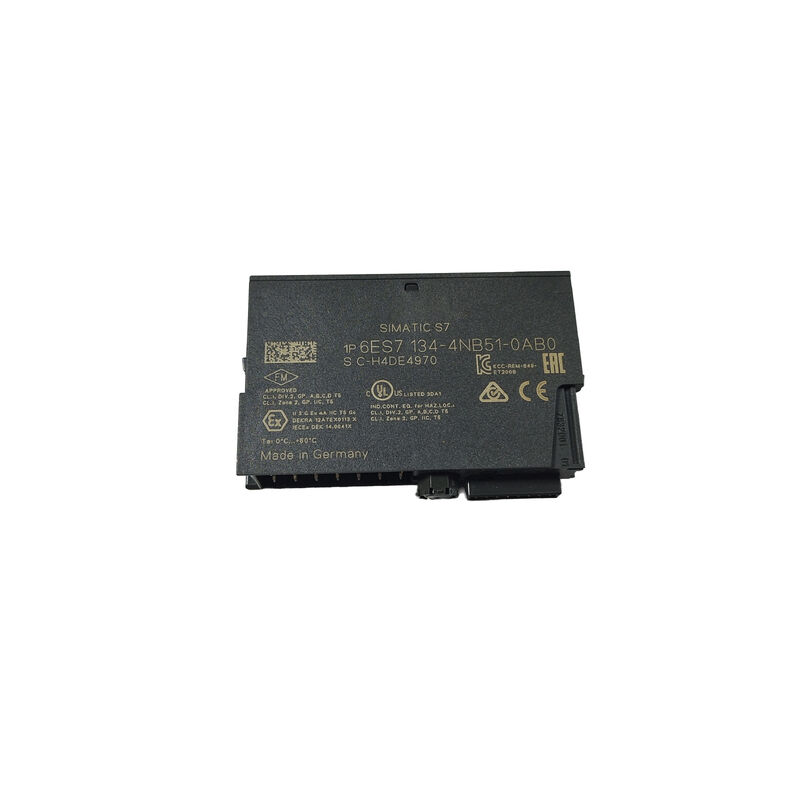

6ES7134-4NB51-0AB0 ماژول ورودی آنالوگ 2AI RTD High Feature برای I/O توزیع شده Siemens SIMATIC ET 200S است. دو کانال ورودی هر کدام یک آشکارساز دمای مقاومتی (RTD) - حسگر Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120، یا Cu10 را می پذیرند - و اندازه گیری دما را با وضوح علامت 15 بیتی به Master PROFIBUS DP برمی گردانند. با دقت 0.1% ±، این یکی از دقیق ترین گزینه های ورودی دما در محدوده ماژول آنالوگ ET 200S است.

نام "ویژگی بالا" (HF) یک تمایز معنادار است. ماژول های RTD با ویژگی استاندارد در خانواده ET 200S وضوح کمتر و اندازه گیری دقیق کمتری را ارائه می دهند. ماژول HF وضوح بالاتری (15 بیت در مقابل 13 بیت در ماژول های استاندارد) و جبران مقاومت خط داخلی را اضافه می کند - ویژگی که بیشتر آن را در کاربردهای میدانی متمایز می کند.

جبران مقاومت خط داخلیخطای اندازه گیری دما ناشی از مقاومت کابل اتصال سنسور RTD به ماژول را حذف می کند. در نصب‌های RTD دو سیمه، مقاومت کابل مستقیماً به مقاومت سنسور می‌افزاید و از دما قابل تشخیص نیست - یک کابل 20 اهم مانند یک افست دمایی 20 اهم (تقریباً 50 درجه سانتی‌گراد در Pt100) به نظر می‌رسد. مدار جبران داخلی ماژول HF این خطای مقاومت کابل را بدون نیاز به اصلاح خارجی اندازه گیری و کم می کند، و نصب 2 سیم را با دقت معقول برای مسافت هایی که کابل کشی 2 سیم انتخاب اقتصادی است، عملی می کند.

نصب 3 سیم و 4 سیم خطای مقاومت کابل در سنسور را با استفاده از تکنیک های سنجش سنتی کلوین یا پل حذف می کند، اما به هادی های بیشتری برای هر سنسور نیاز دارد. این ماژول از هر سه پیکربندی سیم‌کشی پشتیبانی می‌کند و به طراح سیستم انعطاف‌پذیری در استراتژی سیم‌کشی حسگر در هر موقعیت سنسور می‌دهد.

مشخصات کلیدی

6ES7134-4NB51 در مقابل 6ES7134-4NB01 — RTD در مقابل ترموکوپل

هر دو دارای پیشوند "NB" و تعیین ویژگی های بالا هستند، اما انواع مختلف سنسور را اندازه گیری می کنند:

این دو ماژول قابل تعویض نیستند - هر دو یک ماژول ترمینال ET 200S را می پذیرند، اما تکنیک الکترونیک و اندازه گیری کاملاً متفاوت است. قبل از مشخص کردن، نوع سنسور را در نصب تأیید کنید.

سوالات متداول

Q1: چه نوع سنسور RTD با 6ES7134-4NB51-0AB0 سازگار است؟

این ماژول انواع استاندارد RTD پلاتین و نیکل صنعتی را می پذیرد: Pt100، Pt200، Pt500، Pt1000، Ni100، Ni120، Ni1000، و Cu10 (منحنی های استاندارد DIN/IEC). نوع حسگر به ازای هر کانال در پارامترهای ماژول ET 200S در طول پیکربندی سخت افزار STEP 7 یا TIA Portal پیکربندی می شود. قبل از پیکربندی، نوع سنسور نصب شده در برنامه را تأیید کنید.

Q2: چه ماژول ترمینال برای 6ES7134-4NB51-0AB0 مورد نیاز است؟

ماژول به یک ماژول ترمینال ET 200S نیاز دارد - یا TM-E15S24-AT (ترمینال نوع پیچی، 6ES7193-4CL20-0AA0) یا TM-E15C24-AT (ترمینال گیره فنری، 6ES7193-4CL30-0AA0). ماژول ترمینال پایانه های سیم کشی میدانی را فراهم می کند و به طور فیزیکی به ریل ET 200S متصل می شود. ماژول های ترمینال باید جداگانه سفارش داده شوند.

Q3: جبران مقاومت خط داخلی چگونه کار می کند و چه زمانی اهمیت دارد؟

در یک مدار RTD 2 سیمه، کابلی که سنسور را به ماژول متصل می‌کند، جریان اندازه‌گیری را حمل می‌کند و همچنین مقاومتی را معرفی می‌کند که به عنوان خطای جبران دما به خواندن سنسور اضافه می‌کند. جبران داخلی اصلاحی را بر اساس اندازه گیری مرجع شناخته شده اعمال می کند تا این مقاومت کابل را از نتیجه کم کند. این برای کابل‌های طولانی دو سیم مهم است - در Pt100، هر 1Ω مقاومت کابل تقریباً 2.5 درجه سانتی‌گراد خطای اندازه‌گیری را بدون جبران ایجاد می‌کند. ماژول HF این خطا را بدون نیاز به سیم کشی 3 یا 4 سیم کاهش می دهد.

Q4: 6ES7134-4NB51-0AB0 متوقف شده است. آیا جایگزین فعلی زیمنس وجود دارد؟

سیستم ET 200S توسط پلت فرم ET 200SP جایگزین شده است. ET 200SP ماژول های ورودی RTD معادل با قابلیت اندازه گیری سازگار را ارائه می دهد. برای نصب‌های موجود ET 200S، 6ES7134-4NB51-0AB0 را از طریق بازار پس‌فروش ET 200S تهیه کنید. برای طراحی های جدید سیستم، از معادل ET 200SP استفاده کنید. نوع تعویض دقیق را با مرکز خرید زیمنس ایندستری تأیید کنید.

Q5: LED SF در 6ES7134-4NB51-0AB0 روشن می شود. این نشان دهنده چیست؟

LED SF (عیب گروهی) یک خطای سطح ماژول را نشان می دهد - معمولاً یک سیگنال سنسور خارج از محدوده (مدار باز، اتصال کوتاه یا خواندن سنسور فراتر از محدوده پیکربندی شده) یا یک خطای سخت افزاری ماژول. برای شناسایی کد خطای خاص، داده های تشخیصی را از طریق STEP 7 یا TIA Portal بخوانید. مدار باز RTD (قطع سیم حسگر) شایع ترین علت فعال شدن SF LED است. بسته به نوع شکست، آن را به عنوان یک قرائت سطح بالا یا کاهش مقیاس نشان می دهد.
