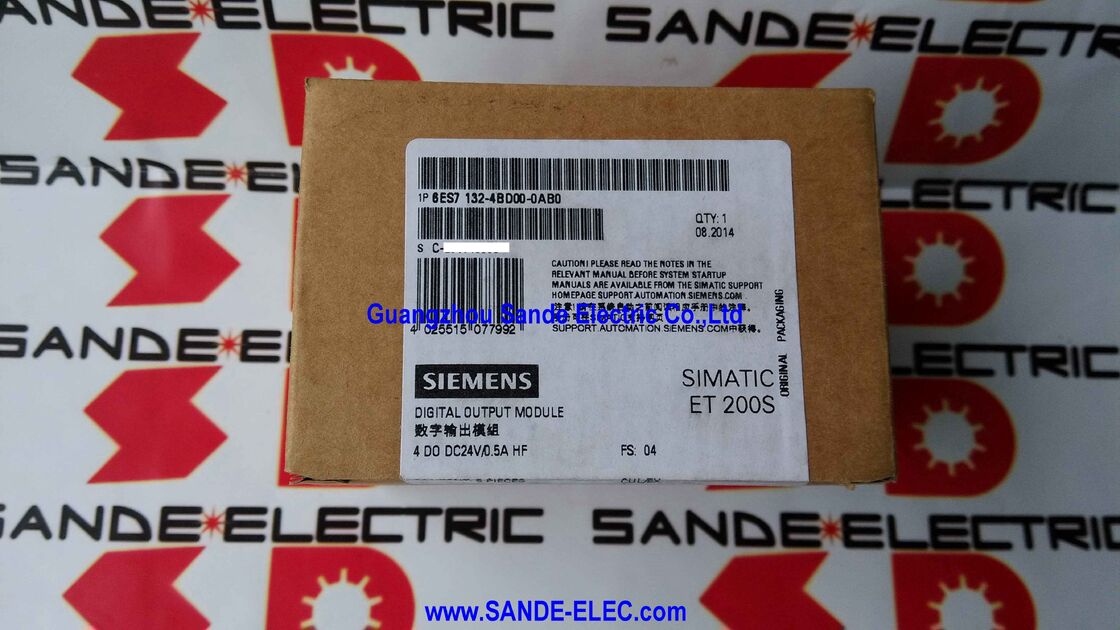

الکترون. ماژول های 6ES7132-4BD00-0AB0 6ES7 132-4BD00-0AB0 6ES7132-4BDOO-OABO

6ES7132-4BD00-0AB0∙ SIMATIC ET 200S 4DO ماژول خروجی دیجیتال 24VDC / 0.5A در هر کانال / تشخیص HF / 100μs / 15mm / تشخیص مدار کوتاه

خروجی 4 کانال، عرض 15 میلی متر ️ ادغام کابینت متراکم

سیستم I / O توزیع شده ET 200S در اطراف ماژول های الکترونیکی باریک و تک عملکرد ساخته شده است. 6ES7132-4BD00-0AB0 یکی از انواع خروجی است: 4 خروجی ترانزیستور در یک بدن 15 میلی متر.برای ایستگاه های I/O توزیع شده با فضای محدود ️ کابینت های نصب ماشین، جعبه های اتصال خط تولید یا ایستگاه های کنترل فشرده ️ عرض 15 میلی متر باعث می شود که تراکم I / O بالا با چندین ماژول در کنار هم نصب شده در یک اثر کوچک باشد.

هر یک از چهار کانال سوئیچ 24VDC در حداکثر 0.5A کافی برای دریچه های سولینوئید (معمولا 0.1 تا 0.4A) ، لامپ های شاخص، کویل های رله کوچک،مدارهای کنترل کنتاکتور که در محدوده امتیاز خروجی قرار دارند.

مشخصات کلیدی

HF ️ تشخیص هر کانال با ویژگی های بالا

ماژول های الکترونیکی ET 200S یاST (استانداردی)یاHF (خصوصیت بالا)6ES7132-4BD00-0AB0 دارای نام HF است.

تفاوت عملی در قابلیت تشخیص است. ماژول خروجی استاندارد (ST) کانال های خود را تغییر می دهد و وضعیت خروجی را تأیید می کند اما مشخص نمی کند که کدام کانال خاص یک مشکل ایجاد کرده است.ماژول HF شامل تشخیص مدار کوتاه حرارتی کانال به کانال. وقتی بار کانال خروجی جریان بیش از حد را جذب می کندیا یک حلقه شیر شکست خورده HF ماژول شناسایی و گزارش کانال خاص که دچار مشکل شده است.

گزارش خطا از طریق ماژول رابط ET 200S به بافر تشخیصی CPU باز میگردد بدون تغییر برنامه نردبانایستگاه مهندسی می تواند مشخص کند که کانال خروجی و دستگاه میدان است که باعث وضعیت بیش از حد جریانبرای سیستم هایی که دارای بسیاری از محرک ها در یک طرح توزیع شده هستند، این یک تحقیقات خطا را از "کجا در ایستگاه 4" به "کانال 2 از محل ماژول 3، ایستگاه 4" محدود می کند.

سناریوهای کاربرد

کنترل دریچه سولینوئید در یک ماشین پر کردن:هشت ماژول خروجی ET 200S در یک ایستگاه توزیع شده 32 شیر پنوماتیک را کنترل می کنند. قابلیت تشخیص HF هر کپسول شیر فردی را شناسایی می کند که یکبدون کشیدن هر کانکتور سولناید برای آزمایش دستی.

کنترل محرک ناقل:محرک های 24VDC (دستورها، توقف ها، تغییر مسیرها) در سراسر یک خط تولید که از طریق ایستگاه های توزیع شده ET 200S کنترل می شود. هر ماژول 15 میلی متری در ایستگاه فشرده چهار کانال محرک را تغذیه می کند.

مدارهای لامپ های شاخص و سیگنال:لامپ های چندگانه برج سیگنال 24VDC و شاخص های وضعیت از کانال های خروجی 4DO در یک ایستگاه کابینت ماشین ET 200S هدایت می شوند. مصرف جریان به خوبی در 0.5A / کانال.

سوالات عمومی

سوال 1: تفاوت بین 6ES7132-4BD00-0AB0 (HF) و نوع استاندارد (ST) چیست؟

متغیر ST (به عنوان مثال 6ES7132-4BD02-0AA0) عملکرد خروجی 4DO پایه را بدون تشخیص هر کانال فراهم می کند.نوع HF تشخیص مدار کوتاه حرارتی را در هر کانال خروجی جداگانه اضافه می کند و خطاهای هر کانال را به CPU گزارش می دهد. ST را برای تاسیسات حساس به هزینه انتخاب کنید که تشخیص هر کانال مورد نیاز نیست؛ HF را انتخاب کنید که شفافیت تشخیصی برای کاهش زمان نگهداری مورد نیاز است.

س2: آیا 6ES7132-4BD00-0AB0 می تواند بار های تحرک را به طور مستقیم تغییر دهد؟

بله، با احتياطات مناسب. ترانزيستور خروجي با قدرت 0.5 آمپر است. بار تحريکي (والول هاي سولينوئيد، اسپري هاي رله) در هنگام از بين بردن انرژي EMF را تولید مي کنند.مدار خروجی ماژول محافظت اساسی را فراهم می کند، اما برای بار های بزرگ محرک یا چرخه های طولانی سوئیچ، اضافه کردن دیود آزاد یا مدار سرکوب در سراسر بار باعث کاهش فشار بر ترانزیستور خروجی و افزایش عمر ماژول می شود.بررسی ویژگی های بار محرک خاص در مقایسه با خروجی نامینی ماژول.

سوال 3: چند ماژول 6ES7132-4BD00-0AB0 را می توان در یک ایستگاه ET 200S نصب کرد؟

تعداد آن به ماژول رابط ET 200S در ایستگاه و حداکثر گسترش I/O آن بستگی دارد.هر 6ES7132-4BD00-0AB0 4 بیت خروجی و یک اسلات فیزیکی در ردیف ماژول ترمینال ET 200S را اشغال می کند.. The interface module's documentation specifies the maximum number of electronic modules per station and the total backplane power budget — confirm both constraints when planning a station configuration.

سوال 4: خروجی های 6ES7132-4BD00-0AB0 چگونه متصل می شوند؟

این ماژول از ماژول ترمینال ET 200S (سری TM-E یا TM-P) برای سیم کشی میدان استفاده می کند. ماژول ترمینال ابتدا نصب می شود، سیم های میدان به پایانه های پیچ ماژول ترمینال متصل می شوند،و ماژول الکترونیک به ماژول ترمینال بدون اختلال در سیم کشی میدان متصل می شوداین اجازه می دهد تا ماژول الکترونیک برای سرویس بدون قطع هیچ کابل میدان برداشته و جایگزین شود.

سوال 5: چه شاخص های LED در 6ES7132-4BD00-0AB0 وجود دارد؟

ماژول دارای چهار دی ای دی وضعیت خروجی سبز (یک در هر کانال) است که نشان می دهد زمانی که هر خروجی انرژی دارد،و یک شاخص تشخیصی که هنگام تشخیص خطا (شورت سرک) در هر کانال روشن می شود. The channel-specific LED pattern combined with the diagnostic indicator allows a field technician to visually identify which channel is active and whether any fault condition is present without connecting a laptop.
