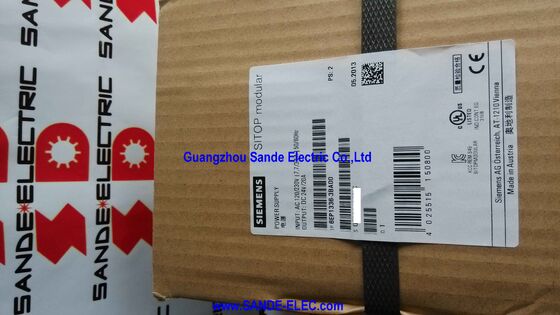

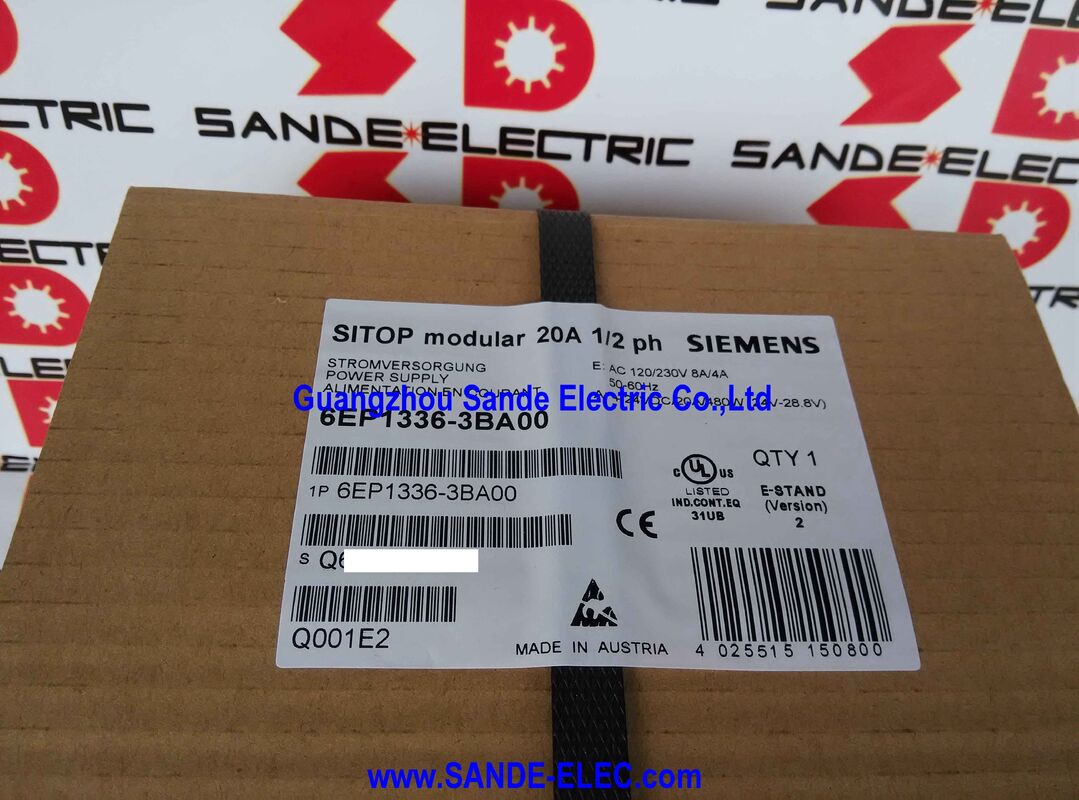

زیمنس 6EP1336-3BA00 SITOP ماژولار 24 ولت DC / 20A / 480W منبع برق PSU8200 / ورودی AC گسترده / تقویت قدرت / DIN ریل
SITOP ماژولار 20A workhorse برای ساخت و ساز پانل های سخت
6EP1336-3BA00 منبع برق ماژولار 20A SITOP زیمنس است که معیار صنعت برای منبع برق 24V DC قابل اعتماد در ماشین آلات و سیستم های پیچیده است.در 480W خروجی مداوم با ورودی 85 ≈ 275V AC در محدوده گسترده، این واحد تقریباً هر منبع برق تک فاز در سراسر جهان را بدون تغییر جهش دهنده یا سوئیچ پذیرفته است.6EP1336-3BA00 به درستی روشن شد.
عملکرد تقویت قدرت ویژگی ای است که SITOP Modular را از منابع برق صنعتی متمایز می کند.منبع برق DC باید فشار 3 ٪ 10 برابر جریان نامی قطع کننده را برای کسری از یک ثانیه برای رانندگی قطع کننده به منطقه مغناطیسی (فوری) سفر. 6EP1336-3BA00 فراهم می کند تا 60A برای 25ms 3 برابر 20A خروجی نامی خود را به طور خاص به حرکت این شکافها قابل اعتماد. بدون افزایش کافی در حال حاضر،یک شاخه نقص دار جریان مستمر را جذب می کندو باعث آسیب یا آتش سوزی می شود.
رفتار مدار کوتاه می تواند بین دو حالت انتخاب شود.محدوده های جریان تغذیه به ارزش نامی آن و ولتاژ خروجی کاهش می یابد مفید برای سیستم هایی که بار باید برخی از قدرت حتی در طول یک مشکل دریافتدر حالت خاموش کردن قفل، منبع تغذیه در شارژ کوتاه خاموش می شود و نیاز به تنظیم مجدد دستی دارد مفید برای پاسخ به خطا کنترل شده که در آن سیستم باید متوقف شود و اپراتور را هشدار دهد.
مشخصات کلیدی
| پارامتر |
ارزش |
| شماره بخش |
6EP1336-3BA00 |
| ورودی |
85 ٫ 275 ولت AC، یک فاز، 50/60 هرتز |
| جریان ورودی |
7.7A @ 120V / 3.5A @ 230V |
| تولید |
24 ولت DC، 20A (قابل تنظیم 24V28.8V) |
| قدرت |
۴۸۰ وات |
| افزایش قدرت |
60A / 25ms |
| زمان نگهداري |
20ms @ 230V AC |
| لامپ های LED |
3 (DC OK / اضافه بار / خاموش کردن) |
| ابعاد |
160 × 125 × 125 میلی متر |
| رتبه بندی IP |
IP20 |
| دمای عملیاتی |
-25 تا +70°C |
| گواهینامه |
cULus، ATEX، IECEx، کلاس I Div 2 |
| جایگزین کردن |
6EP1336-3BA10 (عرض 90 میلی متر) |
یادداشت جایگزین 6EP1336-3BA10
6EP1336-3BA10 جایگزینی مستقیم تایید شده زیمنس برای 6EP1336-3BA00 است. مشخصات از نظر الکتریکی یکسان هستند: همان ورودی AC 85275V ، همان خروجی 24V DC / 20A / 480W ،همان عملکردهای Power Boost و LED. تفاوت فیزیکی عرض خانه 90mm برای 3BA10 در مقایسه با 160mm برای 3BA00 است. 3BA10 فضای ریل DIN کمتری را اشغال می کند. قطع پانل و فضای ریل DIN را هنگام بازسازی تأیید کنید.
سوالات عمومی
Q1: عملکرد Power Boost چیست و چرا مهم است؟
تقویت کننده قدرت تا 60A را برای 25ms 3 برابر 20A نامگذاری می کند. این جریان اوج برای فعال کردن قطع کننده های مدار مغناطیسی در توزیع 24V DC ضروری است.حرکت مغناطیسی یک قطب برق استاندارد نیاز به 5 × 10 برابر جریان نامشخص دارد تا بلافاصله حرکت کند. بدون افزایش جریان کافی، یک شاخه معیوب ممکن است شکاف خود را ترک نکند، باعث می شود که خطا ادامه یابد. تقویت قدرت 6EP1336-3BA00 اطمینان حاصل می کند قابل اعتماد،پاکسازی سریع از دستگاه های محافظت پایین رودخانه.
سوال2: تفاوت میان جریان ثابت و رفتار شارژ شارژ خاموش کردن چیست؟
در حالت جریان ثابت، منبع جریان خروجی خود را به حدود مقدار نامی خود محدود می کند، زمانی که خروجی کوتاه شود، ولتاژ خروجی سقوط می کند، منبع تغذیه در حال حاضر باقی می ماند،و بار دریافت یک جریان محافظت شده. وقتي که شارت برداشته بشه ، منبع برق به طور خودکار برميگرده. در حالت خاموش شدن قفل ،منبع تغذیه خروجی خود را به طور کامل قطع می کند و خاموش می شود . انتخاب خاموش کردن قفل کردن که در آن یک خطا باید سیستم را متوقف کند و واکنش اپراتور را تحریک کند.
سوال 3: ولتاژ خروجی قابل تنظیم است هدف تنظیم بالاتر از 24 ولت DC چیست؟
خروجی از 24 ولت تا 28.8 ولت DC تنظیم می شود. ولتاژ خروجی بالاتر کاهش ولتاژ را در کابل های طولانی بین منبع برق و بار های 24 ولت دورتر جبران می کند.اگر منبع تغذیه در یک انتهای یک پانل بزرگ یا ماشین باشد و بار ها در انتهای دیگر باشندمقاومت کابل ولتاژ پایانی را در بار کاهش می دهد. تنظیم خروجی منبع به 25 ولت یا 26 ولت 24 ولت را در پایانی بار با وجود سقوط کابل ارائه می دهد.اندازه گیری ولتاژ ترمینال در دورترین بار بحرانی قبل از تنظیم.
سوال 4: آیا می توان چندین واحد 6EP1336-3BA00 را به صورت موازی برای افزایش جریان متصل کرد؟
بله. محدوده SITOP Modular از کار موازی با توزیع متماثل بار اختیاری پشتیبانی می کند. ولتاژ خروجی در هر دو واحد یکسان تنظیم شده است و هر دو به اتوبوس مشترک 24 ولت DC تغذیه می کنند.برای تقسیم بار کاملا خودکار، ماژول های افزایشی زیمنس (به عنوان مثال، ماژول افزایشی SITOP) به پیکربندی موازی برای عملیات واقعی N + 1 اضافه می شود.
سوال 5: 6EP1336-3BA00 پس از قطع مصرف از کجا تهیه می شود؟
از طریق بازار پس از فروش تاسیس شده SITOP PSU (در صورتی که سهام باقی مانده باشد) توزیع کنندگان مجاز زیمنس، فروشندگان تخصصی برق صنعتی و تامین کنندگان مازاد مورد آزمایش قرار می گیرند.6EP1336-3BA10 جایگزین مستقیم با عملکرد الکتریکی یکسان در یک محفظه باریک استقبل از مشخص کردن 3BA10 به عنوان جایگزینی برای یک نصب موجود 3BA00، فضای پنل را تایید کنید.
