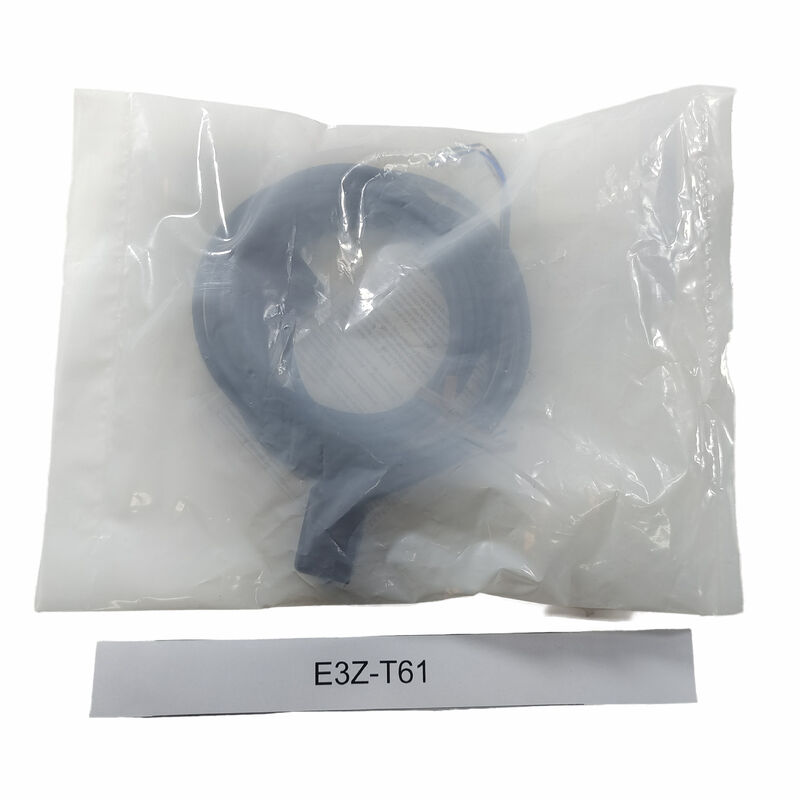

سنسور فوتوالکتریک OMRON E3Z-T61 با برد 15 متر NPN از نوع پرتو عبوری

تشخیص در عرض نوار نقاله

OMRON E3Z-T61 از یک فرستنده و گیرنده جداگانه برای تشخیص اشیایی که پرتو مادون قرمز را قطع می‌کنند استفاده می‌کند. فاصله سنجش 15 متری آن امکان نصب در دهانه‌های عریض تجهیزات را فراهم می‌کند. تقویت‌کننده داخلی مستقیماً یک سیگنال سوئیچینگ را به ورودی کنترل سازگار ارائه می‌دهد.

مشخصات فنی

کاربردهای خط تولید

کاربردهای معمول شامل تشخیص کارتن در ماشین‌آلات بسته‌بندی، شمارش قطعات روی نوار نقاله و بررسی حضور در مونتاژ خودکار است. سنجش پرتو عبوری برای محصولات مات که به طور قابل اعتماد مسیر نوری را مسدود می‌کنند مناسب است.

هم‌ترازی و تنظیم

فرستنده و گیرنده را روبروی هم نصب کنید. پرتو را هم‌تراز کنید، سپس حساسیت را با استفاده از تنظیم‌کننده یک دور تنظیم کنید. نشانگر پایداری گیرنده را بررسی کرده و با هدف واقعی سوئیچینگ را تأیید کنید. Light-ON یا Dark-ON را برای مطابقت با توالی کنترل انتخاب کنید.

سوالات متداول

سوال 1: آیا E3Z-T61 به بازتابنده نیاز دارد؟
پاسخ: خیر. این سنسور از فرستنده و گیرنده جداگانه استفاده می‌کند.

سوال 2: چه نوع خروجی دارد؟
پاسخ: کلکتور باز NPN، با حداکثر بار 100 میلی‌آمپر.

سوال 3: آیا حالت سوئیچینگ قابل تغییر است؟
پاسخ: بله. Light-ON و Dark-ON قابل انتخاب هستند.

سوال 4: حداکثر فاصله سنجش چقدر است؟
پاسخ: 15 متر بین فرستنده و گیرنده هم‌تراز شده.
