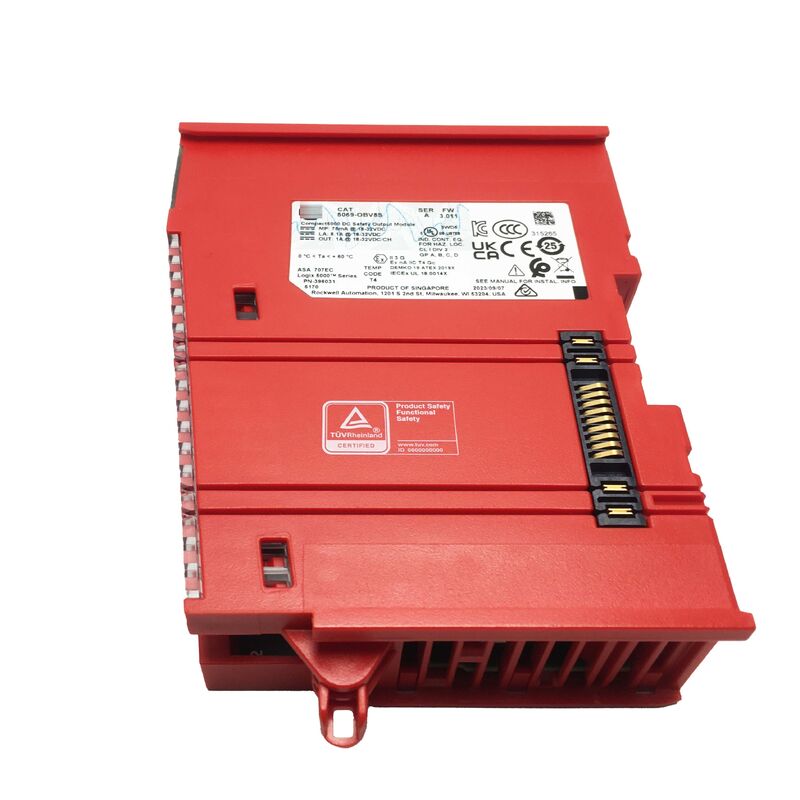

5069-OBV8S AB ماژول خروجی ایمنی 5069OBV8S جدید

شماره کاتالوگ:5069-OBV8S

تولید کننده:روکول اتوماسیون / آلن بردلی

خانواده محصول:کمپکت 5000 I/O

نوع ماژول:خروجی دیجیتال ایمنی قابل تنظیم (مصدر یا دوقطبی)

کانال ها:8

ولتاژ خروجی:24 ولت DC (17.5-32 ولت DC)

درجه ایمنی:SIL CL3 / PLe / دسته 4

5069-OBV8S یک ماژول خروجی دیجیتالی ایمنی قابل تنظیم 8 کانال از خانواده Compact 5000 I / O آلن بردلی است. این ماژول خروجی 24 ولت DC را ارائه می دهد که با سطح ایمنی کلینگیتی CL3 تأیید شده است.سطح عملکرد e (PLe)، و دسته 4 ‬ بالاترین سطح امتیازات ایمنی عملکردی برای اتوماسیون صنعتی است.

این ماژول برای کاربردهایی طراحی شده است که در آن حفاظت از ماشین، خروجی قفل ایمنی، و عملکردهای توقف کنترل شده نیاز به خروجی های دارای درجه ایمنی با تشخیص خطای یکپارچه دارند.

این ماژول به عنوان I/O محلی در سیستم های CompactLogix 5380، Compact GuardLogix 5380 یا CompactLogix 5480 عمل می کند و به عنوان I/O توزیع شده از طریق EtherNet/IP برای CompactLogix 5380 عمل می کند.محافظ کامپکتLogix 5380کنترل کننده های CompactLogix 5480، ControlLogix 5580 و GuardLogix 5580

نوع خروجی پیکربندی شده ️ منبع یا دوقطبی ️ نیاز به طیف وسیعی از سیم کشی دستگاه های زمینی را بدون نیاز به انواع مختلف ماژول برای کاربردهای مختلف برآورده می کند.

در 1 آمپر در هر کانال، ماژول بار های معمول در برنامه های ایمنی ماشین را هدایت می کند: کویل های رله ایمنی، مدارهای فعال کردن پرده نور، سولناید های شیر و سیگنال های فعال کردن موتور.هشت کانال مستقل در یک ماژول باریک واحد، ظرفیت خروجی قابل توجهی را در حالی که فضای پانل و شاسی را حفظ می کند، فراهم می کند.

سطح یکپارچگی ایمنی 3 (SIL 3) بالاترین درجه ایمنی تعریف شده در IEC 62061 برای ایمنی ماشین آلات است.به صورت ساده، سطح مورد نیاز برای توابع ایمنی است که باید در مواجهه با آسیب های بالقوه جدی به طور قابل اعتماد کار کنند.

سطح عملکرد e (PLe) و دسته 4 نام های معادل از ISO 13849-1 هستند.

Category 4 requires that a single fault does not lead to loss of the safety function and that the fault is detected before the next safety demand is made — or at least before the next normal machine cycle.

5069-OBV8S این رتبه ها را از طریق معماری خروجی دو کانال و تشخیص جامع داخلی خود به دست می آورد.

ماژول به طور مداوم خروجی های خود را برای از دست دادن قدرت میدان، شرایط بدون بار، مدار کوتاه، حمل بیش از حد و بیش از حد درجه حرارت نظارت می کند.محافظت از ولتاژ معکوس و محافظت از ولتاژ بیش از حد در سخت افزار ساخته شده استاین تشخیص ها مستقل از برنامه ایمنی عمل می کنند و یک شبکه ایمنی در سطح سخت افزاری را در زیر منطق نرم افزار فراهم می کنند.

"تعداد قابل تنظیم" در نام کامل ماژول به نوع الکتریکی خروجی قابل انتخاب آن اشاره دارد.منبع خروجی منبع جریان از ماژول به بار، و بار بین این ترمینال و زمین متصل می شود.

این رایج ترین کنوانسیون سیم کشی برای خروجی های ایمنی ماشین آلات و روبات ها است.

Bipolar configuration allows the module's outputs to be used in circuits where the current direction may vary — useful in specific valve driver and actuator applications where the load requires both polarities at different operating points.

نوع خروجی در نرم افزار Studio 5000 Logix Designer به عنوان بخشی از پیکربندی ماژول پیکربندی شده است. هیچ تغییر سخت افزاری یا پرش مورد نیاز نیست.

ماژول های I/O کامپکت 5000 از یک تکنولوژی سوئیچ جاسازی شده 1 گیگابایتی استفاده می کنند که از توپولوژی های خطی و حلقه سطح دستگاه (DLR) پشتیبانی می کند.

این ارتباطات پس زمینه با سرعت بالا باعث می شود نرخ انتقال سریع بین کنترل کننده و ماژول های I / O برای برنامه های امنیتی که بودجه زمان واکنش ایمنی محدود است ، حیاتی باشد.

ماژول 4 است.5 ms safety reaction time is the time from detecting a change on the safety input side to updating the safety output — a key parameter for calculating the overall system reaction time in a safety function.

این باید به دیگر تاخیرهای زمانی در زنجیره ایمنی اضافه شود (زمان پاسخ سنسور، اجرای عملکرد ایمنی،پاسخ محرک) هنگام تأیید عملکرد عملکرد ایمنی کامل در برابر زمان متوقف شدن مورد نیاز.

این ماژول همچنین با اکوسیستم Compact 5000 گسترده تر ادغام می شود و توزیع قدرت ساحلی را از ماژول های سازگار Compact 5000 که این سرویس را ارائه می دهند دریافت می کند.
