6ES7138-4CB10-0AB0 سیماتیک S7 ET 200S ماژول برق 6ES71384CB100AB0 اصلی جدید

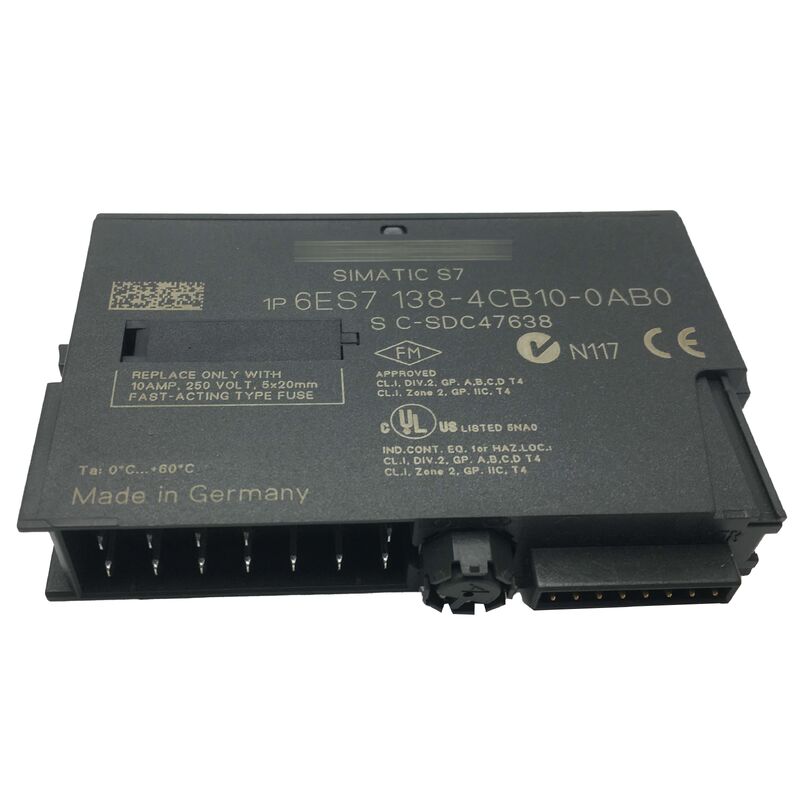

6ES7138-4CB10-0AB0 ماژول تغذیه PM-E برای سیستم‌های ورودی/خروجی توزیع شده زیمنس ET200S است. در یک ایستگاه ET200S، ماژول PM-E به عنوان پایه الکتریکی عمل می‌کند نه یک جزء پردازش داده.

این ماژول ولتاژ بار را به ماژول‌های الکترونیکی در گروه ولتاژ خود تأمین می‌کند و نظارت مداوم ولتاژ را فراهم می‌آورد. تمام خروجی‌های عملگر و سیگنال‌های ارسال شده به دستگاه‌های میدانی به تأمین توان پایدار و تحت نظارت توسط PM-E بستگی دارند.

این ماژول با دامنه ولتاژ گسترده خود، انعطاف‌پذیری فوق‌العاده‌ای را ارائه می‌دهد و ولتاژهای بار DC را از 24 تا 48 ولت و ولتاژهای بار AC را از 24 ولت تا 120 ولت تا 230 ولت مدیریت می‌کند. این امر نیاز به انواع مختلف ماژول تغذیه را در بخش‌های مختلف سیستم از بین می‌برد.

توجه: این محصول منسوخ شده است. زیمنس اکنون 6ES7138-4CB11-0AB0 را به عنوان جایگزین مستقیم خود تولید می‌کند. سیستم‌های موجود به کار خود ادامه می‌دهند، اما نگهداری نیازمند تهیه ماژول اصلی است زیرا ممکن است جایگزین در تمام پیکربندی‌ها سازگار نباشد.

PM-E به طور مداوم ولتاژ تغذیه را در کل گروه ولتاژ خود نظارت می‌کند. هنگامی که ولتاژ به زیر حد آستانه می‌رسد یا قطع می‌شود، ماژول بلافاصله خطا را در سطح سخت‌افزار تشخیص داده و گزارش می‌دهد بدون اینکه منتظر نظرسنجی CPU باشد.

اطلاعات عیب یابی از دو مسیر همزمان عبور می‌کند:

• نشانگرهای LED روی ماژول وضعیت بصری فوری را ارائه می‌دهند — سبز برای عملکرد عادی، قرمز برای شرایط خطا
• اطلاعات وضعیت وارد تصویر فرآیند PROFIBUS DP شده و به برنامه PLC برای خروجی‌های هشدار، شروع حالت ایمن یا رویدادهای SCADA می‌رسد.

حفاظت از اتصال کوتاه از یک فیوز سریع قابل تعویض استفاده می‌کند که در هنگام اتصال کوتاه خروجی باز می‌شود تا سیم‌کشی میدانی پایین‌دست و خود ماژول را محافظت کند. این ماژول همچنین شامل حفاظت از پلاریته معکوس برای جلوگیری از آسیب ناشی از سیم‌کشی نادرست تغذیه DC است.

در یک ایستگاه ET200S، ماژول PM-E ابتدای یک گروه ولتاژ را تعریف می‌کند. ماژول‌های الکترونیکی نصب شده در سمت راست آن ولتاژ بار آن را به اشتراک می‌گذارند.

چندین ماژول PM-E در یک ایستگاه، گروه‌های ولتاژ مستقل ایجاد می‌کنند و امکان استفاده از ولتاژهای تغذیه متفاوت برای بخش‌های مختلف را در حالی که اتصال PROFIBUS DP و آدرس‌دهی CPU یکسان را به اشتراک می‌گذارند، فراهم می‌آورند.

این معماری به یک ایستگاه سر ET200S اجازه می‌دهد تا دستگاه‌های میدانی با نیازهای ولتاژ متفاوت را سرویس‌دهی کند — به عنوان مثال، کنتاکتورهای 230 ولت AC در یک گروه ولتاژ و سولنوئیدهای 24 ولت DC در گروه دیگر.

عرض ترمینال فشرده 15 میلی‌متری 6ES7138-4CB10-0AB0 مرزهای باریک گروه ولتاژ را روی ریل نصب حفظ می‌کند.

LED قرمز نشان‌دهنده خطا در گروه ولتاژ است — معمولاً قطع ولتاژ تغذیه، سوختن فیوز، یا افت ولتاژ به زیر حد نظارت. ابتدا ولتاژ تغذیه بار را در ترمینال‌های PM-E بررسی کنید. اگر صحیح بود، فیوز قابل تعویض را بررسی کنید. اگر هر دو سالم بودند، ممکن است خود ماژول دچار خطا شده باشد.

در بیشتر موارد، بله — -4CB11-0AB0 به عنوان یک جایگزین مستقیم طراحی شده است. با این حال، قبل از جایگزینی، نسخه سفت‌افزار ماژول رابط ET200S و هرگونه تنظیمات پیکربندی در STEP 7 را تأیید کنید، زیرا برخی پیکربندی‌ها ممکن است نیاز به به‌روزرسانی پارامتر داشته باشند.

عملکرد پشتیبان به ایستگاه ET200S اجازه می‌دهد تا آخرین وضعیت خروجی‌ها را در هنگام انتقال CPU PLC به حالت STOP یا قطع ارتباط حفظ کند. این امر از تغییرات ناخواسته خروجی در طول توقف CPU که می‌تواند باعث مشکلات دستگاه یا فرآیند شود، جلوگیری می‌کند.

فیوزی که بلافاصله باز می‌شود نشان‌دهنده یک اتصال کوتاه پایدار در پایین‌دست است — در سیم‌کشی میدانی، یک عملگر متصل، یا یک ماژول الکترونیکی آسیب دیده. قبل از شناسایی و رفع خطا، فیوز را دوباره تعویض نکنید. سیم‌کشی میدانی را جدا کرده و هر مدار را به صورت جداگانه آزمایش کنید تا اتصال کوتاه را پیدا کنید.

این ماژول برای ایستگاه‌های ET200S مبتنی بر PROFIBUS DP طراحی شده است. ایستگاه‌های PROFINET ET200S از انواع ماژول‌های رابط متفاوتی استفاده می‌کنند. قبل از ترکیب ماژول‌های تغذیه از انواع مختلف، پروتکل ارتباطی ایستگاه سر ET200S را تأیید کنید، زیرا زمینه پیکربندی سیستم متفاوت است.
