ماژول منبع تغذیه 1606-XLS960E-3 AB، نو و پلمپ کارخانه

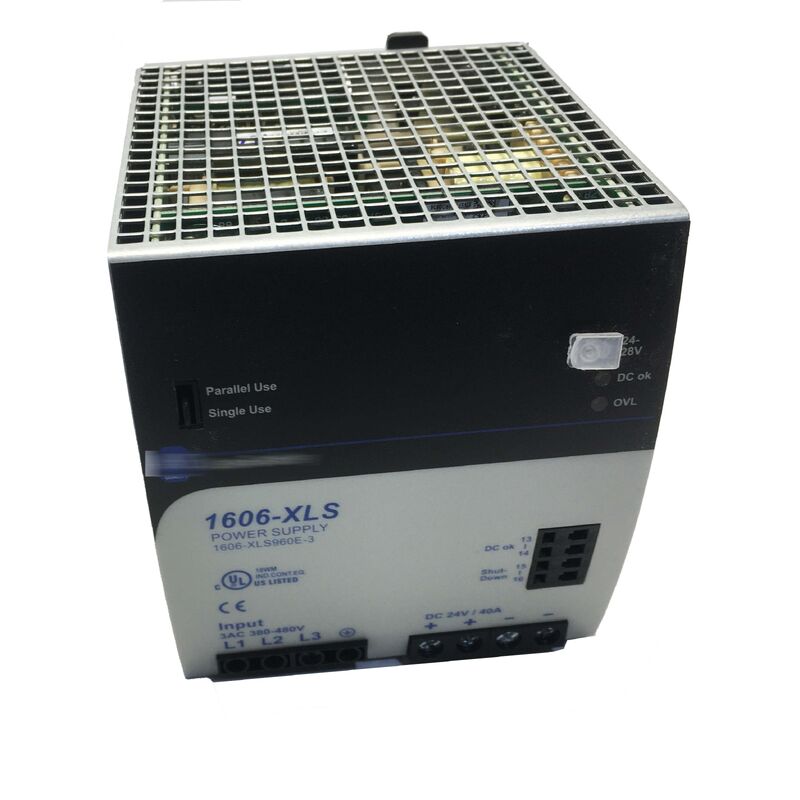

Allen-Bradley 1606-XLS960E-3
منبع تغذیه سه فاز 960 وات، خروجی 24-28 ولت DC
مرور کلی محصول
1606-XLS960E-3 یک منبع تغذیه سوئیچینگ سه فاز است که برای ارائه خروجی 24-28 ولت DC با توان حداکثر 960 وات طراحی شده است. خروجی نامی آن 24 ولت DC با جریان خروجی نامی 40 آمپر است و برای ورودی سه فاز 380-480 ولت AC.
در سیستمهای کنترل صنعتی عملی، این امر آن را به یک گزینه قوی برای تغذیه بارهای متراکم 24 ولت DC از یک منبع تغذیه ریل DIN واحد تبدیل میکند، به جای تقسیم بار بین چندین واحد کوچکتر. این مدل در خانواده 1606-XLS Performance قرار دارد و دارای راندمان بالا، ذخیره توان، کنترل ولتاژ خروجی از راه دور، کنتاکت رله DC-OK و ثبت داده داخلی برای عیبیابی است.
همچنین از عملکرد کامل توان در دمای -25 تا +60 درجه سانتیگراد پشتیبانی میکند و آن را برای محیطهای کابینتی سختتر که فضای حرارتی اهمیت دارد، مناسب میسازد.
مشخصات فنی
| پارامتر |
مقدار |
| شماره قطعه |
1606-XLS960E-3 |
| برند |
Allen-Bradley |
| نوع محصول |
منبع تغذیه سوئیچینگ |
| نوع ورودی |
3 فاز AC 380-480 ولت |
| ولتاژ خروجی |
24-28 ولت DC |
| ولتاژ خروجی نامی |
24 ولت DC |
| جریان خروجی نامی |
40 آمپر @ 24 ولت DC |
| توان خروجی |
960 وات |
| ذخیره توان |
50% |
| توان ذخیره |
60 آمپر @ 24 ولت DC |
| راندمان |
94.6% معمول |
| زمان نگهداری |
32 میلیثانیه |
| کنتاکت رله DC OK |
بله |
| نصب روی ریل |
بله |
| درجه حفاظت |
IP20 |
| عرض × ارتفاع × عمق |
125 × 124 × 127 میلیمتر |
کاربردها
1606-XLS960E-3 برای توزیع برق کنترل 24 ولت DC در کابینتهای صنعتی بزرگ ایدهآل است، به خصوص در مواردی که چندین رک PLC، جزایر I/O، رلهها، سنسورها، دستگاههای ارتباطی و اجزای ایمنی باید از یک منبع تغذیه متمرکز تغذیه شوند.
با 960 وات توان موجود و خروجی نامی 40 آمپر، برای کاربردهایی مانند خطوط بستهبندی خودکار، سیستمهای نوار نقاله، اسکیدهای فرآیندی، سیستمهای جابجایی مواد و پنلهای کنترل ماشینهای بزرگ مناسب است. همچنین یک انتخاب عملی در سیستمهایی است که از اشتراکگذاری جریان موازی، ذخیره توان و ویژگیهای تشخیصی.
در کارهای بازسازی، با جایگزینی چندین منبع تغذیه 24 ولت کوچکتر با یک واحد با ظرفیت بالاتر، میتواند پیچیدگی کابینت را کاهش دهد، به شرطی که بار کل، سیمکشی و شرایط حرارتی به دقت بررسی شوند.
راهنمای جایگزینی
هنگام جایگزینی یک منبع تغذیه 24 ولت موجود با 1606-XLS960E-3، ابتدا منبع ورودی را بررسی کنید، زیرا این مدل برای سه فاز 380-480 ولت AC ساخته شده است و نه ورودی تک فاز.
سپس جریان بار کل 24 ولت، از جمله پیکهای راهاندازی را تأیید کنید، زیرا منبع تغذیه با 40 آمپر نامی با ذخیره توان اضافی برای پشتیبانی اضافه بار در مدت کوتاه رتبهبندی شده است. همچنین فضای پنل، ورودی سیمکشی و دمای محیط را بررسی کنید.
این واحد قابل نصب روی ریل DIN، با درجه حفاظت IP20 و برای نصب در کابینت طراحی شده است. پس از جایگزینی، تنظیم ولتاژ خروجی، رفتار DC-OK و افزایش دما تحت بار عملیاتی عادی را تأیید کنید. در کابینتهای با تراکم بالا، تأیید کنید که بار نصب شده در محدوده کاهش توان و محدوده دمای عملیاتی منتشر شده واحد باقی میماند.
سوالات متداول
س1: نقش اصلی 1606-XLS960E-3 چیست؟
این یک منبع تغذیه صنعتی سه فاز 960 وات است که 380-480 ولت AC را به یک خروجی تنظیم شده 24-28 ولت DC برای بارهای سیستم کنترل تبدیل میکند.
س2: چه مقدار جریان خروجی ارائه میدهد؟
خروجی نامی آن 40 آمپر در 24 ولت DC است و همچنین 60 آمپر توان ذخیره در 24 ولت DC را برای پشتیبانی در مدت کوتاه لیست میکند.
س3: آیا برای نصب روی ریل DIN مناسب است؟
بله. این واحد به عنوان یک منبع تغذیه ریل DIN توصیف شده است و مشخصات به صراحت نشان میدهند که نصب روی ریل امکانپذیر است.
س4: چه چیزی این مدل را برای پنلهای کنترل بزرگتر مناسب میکند؟
ترکیب خروجی 960 وات، جریان 40 آمپر، راندمان بالا، ذخیره توان و ویژگیهای تشخیصی آن را برای وظایف توزیع 24 ولت DC بزرگتر که در آن بسیاری از اجزای کنترل یک منبع تغذیه را به اشتراک میگذارند، مناسب میسازد.
س5: قبل از استفاده به عنوان جایگزین چه مواردی باید بررسی شوند؟
فاز و ولتاژ ورودی، بار کل 24 ولت DC، فضای نصب و دمای کابینت را بررسی کنید. این مدل برای سیستمهای سه فاز 380-480 ولت AC در نظر گرفته شده است، بنابراین نباید بدون بررسی کامل برنامه، به عنوان جایگزین مستقیم برای یک منبع تغذیه کوچکتر یا تک فاز در نظر گرفته شود.
