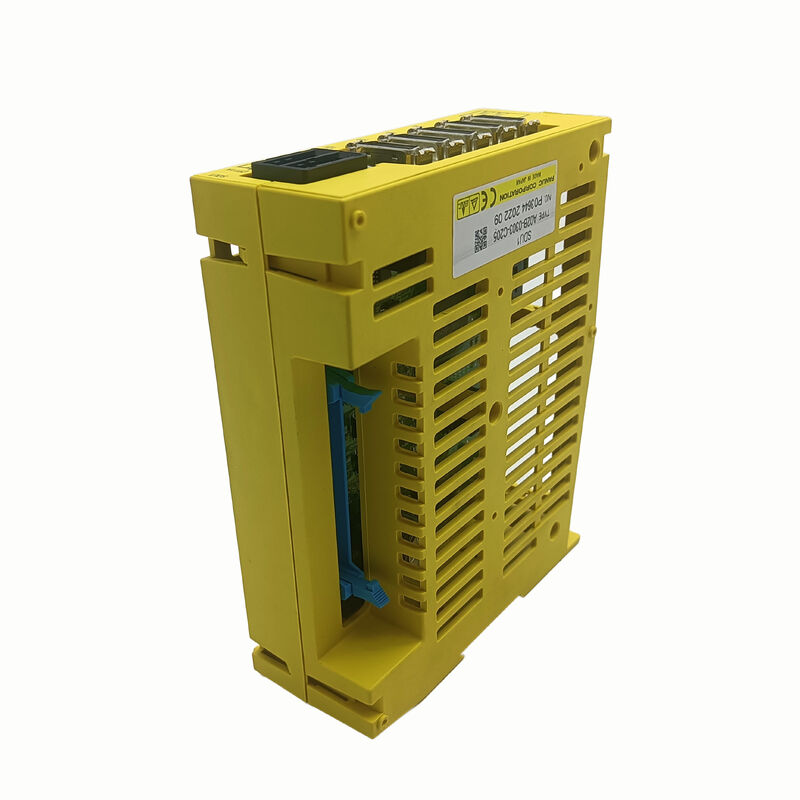

ماژول اصلی تامین برق فانوک اتوماتیک 24 ولت A02B-0303-C205

FANUC A02B-0303-C205

نقش SDU1 در معماری FANUC

A02B-0303-C205 SDU1 Basic است که یک واحد رابط آشکارگر جداگانه است که آشکارگرهای موقعیت خارجی را متصل می کند.رمزگذاری کننده های چرخشی نصب شده بر روی ساختار ماشین به جای آستین سرو موتور) به CNC FANUC از طریق FSSB فیبر نوری سریال بسدر ماشین آلات CNC با کنترل کامل موقعیت حلقه بسته، آشکارگر در میز ماشین یا مغز پیچ توپ نصب می شود و موقعیت واقعی محور را مستقل از رمزگذاری موتور سرو تغذیه می کند.این حلقه موقعیت در نقطه کار مکانیکی بسته می شود، از بین بردن خطا از انحراف توپ پیچ، گسترش حرارتی، و سازگاری مکانیکی بین موتور و میز.

A02B-0303-C205 سیگنال ها را از حداکثر چهار آشکارساز جداگانه دریافت می کند و داده های موقعیت را از طریق FSSB به CNC ارسال می کند. همان بس نوری که تقویت کننده های FSSB FANUC استفاده می کنند.SDU1 متصل به زنجیره FSSB در کنار تقویت کنندهو CNC تمام بازخورد موقعیت را از طریق این شبکه نوری با سرعت بالا مدیریت می کند.

مشخصات کلیدی

ظرفیت 4 محور در یک ماژول

SDU1 Basic چهار کانال ردیاب را از یک ماژول واحد ️ چهار اتصال ردیاب جداگانه که همزمان داده های موقعیت را به CNC باز می گرداند ، پردازش می کند.برای یک مرکز ماشینکاری با بازخورد مقیاس جداگانه در تمام چهار محور خطی اصلی (X، Y، Z، B) ، یک واحد A02B-0303-C205 سیستم موقعیت حلقه بسته را پوشش می دهد. برای ماشین هایی که نیاز به بیش از چهار محور آشکارگر جداگانه دارند، واحدهای اضافی SDU1 به شبکه FSSB متصل می شوند.

انتخاب ️ نیاز به شماره دقیق قطعات

سری A02B-0303 انواع مختلف SDU را پوشش می دهد. A02B-0303-C205 را به طور خاص از برچسب ماژول نصب شده تأیید کنید یا نقش عملکردیپیکربندی FSSB و مجموعه پارامتر محور CNC در اطراف نوع خاص SDU ساخته شده است؛ جایگزینی یک پسوند متفاوت خطرهای ارتباطی یا پیکربندی محور است.

سوالات عمومی

سوال1: SDU1 چه کاری می کند که رمزگذاری کننده سرو موتور انجام نمی دهد؟

رمزگذاری کننده سرو موتور، بازخورد موقعیت را از شاخه موتور فراهم می کند که برای کنترل نیمه بسته مناسب است.آشکارگر جداگانه تغذیه عقب موقعیت محور واقعی در میز ماشین یا مغز پیچ توپ، بسته شدن حلقه در نقطه کار مکانیکی. این خطا موقعیت را از انحراف توپ پیچ، گسترش حرارتی و سازگاری مکانیکی حذف می کند.A02B-0303-C205 واحد رابط FSSB است که این آشکارسازان جداگانه را به CNC متصل می کند.

س2: کدام نسل های CNC FANUC سازگار هستند؟

SDU1 Basic از رابط فیبر نوری FSSB استفاده می کند، که آن را با کنترل های FANUC سری i که از FSSB پشتیبانی می کنند، سازگار می کند: سری 30i، 31i، 32i، 16i، 18i و 160-MC.با نسل های قبلی CNC که از معماری های ارتباطی غیر FSSB استفاده می کردند سازگار نیست.

سوال 3: چند واحد SDU1 می توانند در یک سیستم CNC FANUC متصل شوند؟

چندین واحد SDU1 می توانند در کنار تقویت کننده های سرو به شبکه FSSB متصل شوند. یک A02B-0303-C205 چهار کانال آشکارگر را فراهم می کند. برای بیش از چهار محور آشکارگر جداگانه،ماژول های اضافی SDU1 سیستم را گسترش می دهند. مجموعه پارامتر محور FSSB CNC باید نشان دهنده توپولوژی زنجیره کامل باشد.

سوال 4: آیا تعویض A02B-0303-C205 نیاز به تغییر پارامتر CNC دارد؟

برای جایگزینی مشابه در همان موقعیت زنجیره FSSB، پارامترهای توپولوژی FSSB CNC موجود جایگزین را بدون تغییر پوشش می دهند.اگر توپولوژی زنجیره تغییر کند یا واحد جایگزینی دارای پیکربندی مختلف محور باشد، تعیین محور FSSB CNC و پارامترهای رابط آشکارگر باید قبل از راه اندازی مجدد بررسی شوند.

سوال 5: منبع A02B-0303-C205 کجاست؟

از طریق بازارهای فرعی فانوک سری i فروشندگان قطعات CNC فانوک و متخصصین تعمیرات. مبادله و دسترسی به مازاد تست شده. تایید A02B-0303-C205 به طور خاص.برای ماشین های حیاتی تولید با کنترل حلقه بسته آشکارگر جداگانه، نگه داشتن یک قطعات یدکی تایید شده زمان بازیابی را به حداقل می رساند خرابی SDU1 بازخورد آشکارگر جداگانه را در تمام چهار محور متصل به طور همزمان غیرفعال می کند.
