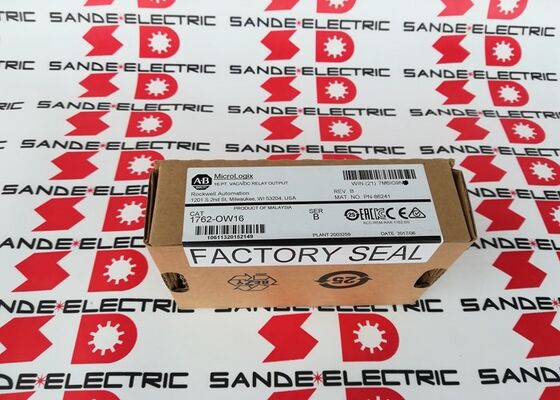

آلن برادلی 1762-OW16 | ماژول خروجی رله 16 نقطه ای AC/DC MicroLogix 1200 — Class 1 Div 2 / 2.5A/Point / IP20
16 خروجی رله برای بارهای میدانی مخلوط AC و DC
1762-OW16 قابلیت خروجی یک کنترلر MicroLogix را با 16 کنتاکت رله فرم A گسترش می دهد. هر رله به طور مستقل ایزوله می شود - هر کنتاکت بار میدان را با ولتاژ خود تغییر می دهد که می تواند AC یا DC در محدوده نامی باشد. یک گروه 8 تایی میتواند کنتاکتورهای 24 ولت DC را سوئیچ کند در حالی که گروه مجاور، برقهای برقی 120 ولت AC را، همه روی یک ماژول، سوئیچ میکنند. این انعطافپذیری نیاز به ماژولهای خروجی ترانزیستور و رله جداگانه را در پانلهایی که بارهای میدان AC و DC همزمان وجود دارند، از بین میبرد.
دو گروه 8 خروجی در هر گروه یک ترمینال مشترک دارند. محدودیت 8 آمپر برای هر گروه، مجموع جذب جریان همزمان در هر گروه 8 خروجی را محدود می کند - چهار خروجی در هر کدام 2 آمپر یا هر ترکیبی که مجموعاً 8 آمپر باشد. بدترین حالت جریان بار همزمان را در هر گروه در طول طراحی پانل محاسبه کنید و تأیید کنید که در این حد باقی می ماند.
تاخیر سیگنال روشن/خاموش 10 میلیثانیه مشخصه ماژولهای خروجی رله است و مربوط به زمان بسته شدن و رهاسازی تماس رله مکانیکی است. برای بارهایی که نیاز به سوئیچینگ سریعتر دارند، ماژول های خروجی ترانزیستور (1762-OB16 یا مشابه) مناسب هستند.
مشخصات کلیدی
| پارامتر |
ارزش |
| شماره قطعه |
1762-OW16 |
| خروجی ها |
16 × رله فرم A (NO) |
| محدوده AC |
5–265 ولت AC، 50/60 هرتز |
| محدوده DC |
5-125 ولت DC |
| جریان در هر نقطه |
حداکثر 2.5 آمپر |
| جریان در هر گروه |
حداکثر 8 آمپر (8 امتیاز/گروه) |
| جریان در هر ماژول |
حداکثر 16 آمپر |
| گروه ها |
2 × 8 (ایزوله) |
| تاخیر سیگنال |
10 میلیثانیه روشن / 10 میلیثانیه خاموش |
| عمر رله |
≥100000 عملیات الکتریکی |
| رتبه بندی IP |
IP20 |
| مکان خطرناک |
کلاس 1، بخش 2 |
| اتلاف حرارت |
حداکثر 6.1 وات |
| ابعاد |
40.4 × 87 × 90 میلی متر |
کلاس 1، بخش 2 - انطباق با مناطق خطرناک
1762-OW16 دارای تأییدیه مکان خطرناک کلاس 1، بخش 2 (C1D2) است - تأیید می کند که برای نصب در محیط هایی که ممکن است گازها یا بخارات قابل اشتعال در شرایط غیرعادی وجود داشته باشد مناسب است. تأییدیه C1D2 برای صنایع نفت و گاز، فرآوری شیمیایی و صنایع مشابه که ممکن است نیاز به نصب ماژولهای توسعه ورودی/خروجی سطح پانل در مناطق طبقهبندیشده یا مجاور آنها باشد، مرتبط است. قبل از مشخص کردن، الزامات انطباق را در برابر طبقه بندی منطقه خاص نصب تأیید کنید.
سوالات متداول
Q1: 1762-OW16 با چه کنترلرهای MicroLogix سازگار است؟
1762-OW16 با کنترلرهای MicroLogix 1100، 1200 و 1400 از طریق گذرگاه توسعه 1762 سازگار است. MicroLogix 1200 از شش ماژول توسعه سری 1762 پشتیبانی می کند. اسناد کنترلر را برای حداکثر تعداد ماژول ها و کل ورودی/خروجی در پیکربندی خاص خود بررسی کنید.
Q2: آیا دو گروه خروجی می توانند در ولتاژهای مختلف کار کنند؟
بله. هر گروه ترمینال مشترک خود را دارد - گروه 1 (خروجی های 0-7) و گروه 2 (خروجی های 8-15) از نظر الکتریکی از یکدیگر جدا شده اند. این به یک گروه اجازه می دهد تا بارهای 24 ولت DC را تغییر دهد در حالی که گروه دیگر بارهای AC 120 ولت را به طور همزمان از همان ماژول سوئیچ می کند.
Q3: به نظر می رسد خروجی فعال می شود (کلیک های رله) اما بارگذاری میدان پاسخ نمی دهد. چه چیزی باید بررسی شود؟
بررسی کنید که ولتاژ منبع تغذیه میدان در ترمینال مشترک گروه مربوطه وجود دارد. بررسی کنید که سیم کشی از بار مشترک از طریق بار میدانی به ترمینال خروجی تماس رله متصل شود. بسته شدن تماس مکانیکی رله را می توان با یک تستر تداوم در سرتاسر ترمینال خروجی تایید کرد و زمانی که خروجی PLC به اجبار روشن می شود رایج است.
Q4: عمر تماس رله مورد انتظار در 1762-OW16 چقدر است؟
مشخصات عمر رله الکتریکی حداقل 100000 عملیات در بار نامی است. نرخ سایش تماس با جریان های سوئیچ بالاتر افزایش می یابد - خروجی ها بارهای کامل 2.5 آمپری را سریعتر از طریق مواد تماس می چرخانند. برای خروجی هایی که با فرکانس بالا سوئیچ می کنند، ماژول های خروجی ترانزیستور را در نظر بگیرید که در آن برنامه اجازه بارهای DC را می دهد.
Q5: آیا برداشتن 1762-OW16 با روشن بودن به ماژول آسیب می رساند؟
بله. راکول صراحتاً در مورد حذف یا نصب 1762 ماژول با استفاده از برق هشدار می دهد. ممکن است قوسی رخ دهد که سیگنالهای اشتباهی را به دستگاههای میدانی ارسال میکند، در محیطهای خطرناک آسیب میبیند یا به طور دائم به مدار ماژول آسیب میزند. همیشه قبل از قرار دادن یا خارج کردن این ماژول برق سیستم را قطع کنید.
