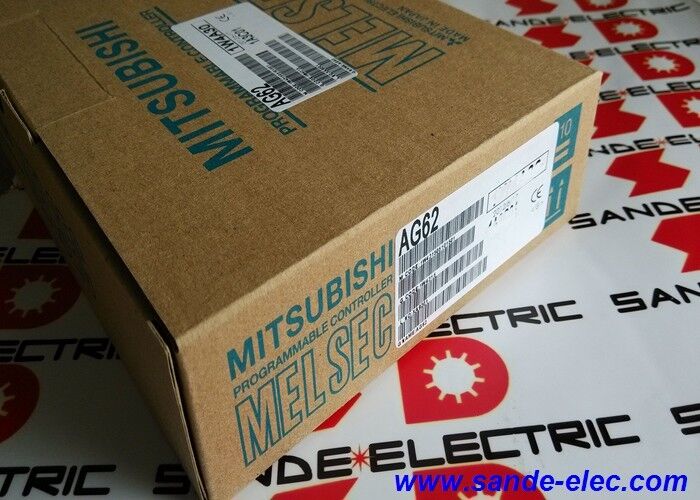

واحد کارت ماژول I/O ذخیره شده Mitsubishi AG62 PLC AG-62

AG62 | ماژول ساختگی سری MELSEC-A میتسوبیشی — واحد پایه الحاقی QA65B / QA68B / محافظ اسلات / پیچ های ثابت M4

کاری که یک ماژول ساختگی انجام می دهد - و چرا شکاف های خالی نیاز به محافظت دارند

یک واحد پایه توسعه MELSEC-A چندین اسلات ماژول را فراهم می کند که ماژول های ورودی/خروجی، ماژول های عملکرد ویژه و کارت های ارتباطی را می پذیرند. در هر نصب معین، بعید است که همه اسلات‌ها در یک پایه داخلی پر شوند - برخی از اسلات‌ها خالی می‌مانند، یا به این دلیل که نصب اولیه به آن ظرفیت نیاز ندارد، یا به این دلیل که فضا برای گسترش آینده در نظر گرفته شده است.

یک شیار خالی ماژول، پین های رابط صفحه پشتی را آشکار می کند. کانکتورهای در معرض گرد و غبار، ذرات رسانا، رطوبت و ضایعات ماشینکاری در محیط های تولیدی جمع می شوند. این آلاینده‌ها می‌توانند تماس‌ها را پل بزنند، یکپارچگی سیگنال را در اتوبوس کاهش دهند، یا باعث ایجاد خطاهای متناوب شوند که به سختی می‌توان به منبع آلودگی ردیابی کرد.

ماژول ساختگی AG62 شکاف های خالی را با یک پوشش محکم و متناسب پر می کند. این کانکتور و شیار را از آلودگی محیطی بدون تأثیر بر عملکرد ماژول های نصب شده محافظت می کند. اتوبوس به طور معمول به کار خود ادامه می‌دهد - ماژول ساختگی فضای فیزیکی را اشغال می‌کند اما هیچ وسیله الکترونیکی حمل نمی‌کند و هیچ برقی مصرف نمی‌کند.

مشخصات کلیدی

پیچ های ثابت M4 - گشتاور صحیح مهم است

AG62 با پیچ های ثابت M4، به 78-118 N-cm سفت شده به واحد پایه محکم می شود. این محدوده گشتاور دلخواه نیست - محدوده ای است که:

• نیروی گیره کافی برای نگه داشتن ماژول ساختگی در شکاف فراهم می کند تا نتواند در اثر لرزش شل شود.
• از سفت شدن بیش از حد که می تواند رزوه M4 را در باس نصب واحد پایه جدا کند، جلوگیری می کند.

برای نصب مداوم در چندین ماژول ساختگی از پیچ گوشتی گشتاور کالیبره شده در نقطه میانی (تقریباً 100 N-cm) استفاده کنید. ماژول های کم سفت در محیط های با لرزش بالا می توانند به مرور زمان شل شده و در حفره واحد پایه بیفتند.

سناریوهای کاربردی

نصب جدید با بارگیری جزئی I/O:یک سیستم کنترل ماشین یک پایه داخلی QA68B با چهار ماژول ورودی/خروجی نصب می‌کند و چهار اسلات خالی می‌گذارد. چهار ماژول ساختگی AG62 شکاف‌های باقی‌مانده را پر می‌کنند و از کانکتورها در حین کار دستگاه در یک محیط برش فلز که در آن غبار خنک‌کننده و لایه‌ای وجود دارد محافظت می‌کنند.

برنامه ریزی توسعه آینده:یک مهندس قصد دارد در مرحله بعدی یک پروژه، ماژول های ورودی آنالوگ را به سیستم MELSEC-A اضافه کند. ماژول های فعلی فقط بخشی از QA65B را پر می کنند. ماژول های ساختگی AG62 از شکاف های توسعه رزرو شده محافظت می کنند تا زمانی که ماژول های فاز دوم سفارش داده و نصب شوند.

حفاظت از رک ورودی/خروجی از راه دور:یک قفسه ورودی/خروجی از راه دور در نزدیکی ماشین سنگ زنی قرار دارد. حتی رک های ورودی/خروجی کاملاً پیکربندی شده نیز گاهی اوقات دارای اسلات های بلااستفاده هستند. ماژول های AG62 از این شکاف ها در برابر تجمع گرد و غبار محافظت می کنند.

سوالات متداول

Q1: آیا ماژول ساختگی AG62 روی واحدهای پایه MELSEC-Q یا MELSEC-iQ-R کار می کند؟

خیر. AG62 برای سری MELSEC-A، به ویژه واحدهای پایه داخلی QA65B و QA68B طراحی شده است. واحدهای پایه MELSEC-Q و MELSEC-iQ-R از فاکتورهای شکل ماژول، فاصله شیارها و پیکربندی کانکتورهای مختلف استفاده می کنند. ماژول‌های ساختگی برای این پلتفرم‌ها دارای شماره‌های قطعه جداگانه مخصوص سری Q و iQ-R هستند.

Q2: آیا نصب AG62 روی آدرس دهی ورودی/خروجی یا برنامه سیستم تأثیر می گذارد؟

خیر. AG62 هیچ وسیله الکترونیکی حمل نمی‌کند، جریان صفحه پشتی را نمی‌کشد و سیگنال اتوبوسی تولید نمی‌کند. برنامه PLC و پیکربندی آدرس ورودی/خروجی تحت تأثیر وجود یا عدم وجود ماژول های ساختگی قرار نمی گیرند. ماژول ساختگی صرفاً یک پرکننده مکانیکی اسلات بدون عملکرد الکتریکی است.

Q3: چند ماژول AG62 را می توان در یک واحد پایه QA65B یا QA68B نصب کرد؟

حداکثر تعداد ماژول های AG62 در یک پایه واحد برابر است با تعداد کل اسلات ها در آن پایه منهای تعداد ماژول های ورودی/خروجی فعال یا عملکرد نصب شده. همه شیارهای خالی باقیمانده باید با ماژول های ساختگی AG62 مجهز شوند. هیچ محدودیتی برای تعداد ماژول‌های ساختگی وجود ندارد - آنها بدون کمک به بارگیری گذرگاه پشتی، اسلات‌ها را اشغال می‌کنند.

Q4: آیا می توان AG62 را در واحد اصلی CPU به جای پایه های داخلی استفاده کرد؟

AG62 به عنوان یک ماژول ساختگی واحد پایه توسعه مشخص شده است. قبل از نصب، سازگاری با مدل واحد پایه اصلی خاص را تأیید کنید - واحدهای پایه اصلی و پایه های داخلی ممکن است در نوع رابط شیار یا ابعاد نصب متفاوت باشند. از قطعات یدکی یا لیست لوازم جانبی واحد پایه اصلی خاص استفاده کنید تا ماژول ساختگی صحیح آن واحد را شناسایی کنید.

Q5: ابزار صحیح برای سفت کردن پیچ های ثابت AG62 M4 به گشتاور مشخص شده چیست؟

یک پیچ گوشتی متقاطع فیلیپس شماره 2 یا JIS شماره 2 با پیچ های تابه سر M4 که معمولاً در ماژول های MELSEC-A استفاده می شود، مناسب است. برای اعمال گشتاور قابل تکرار، از پیچ گوشتی گشتاور تنظیم شده روی 100 N-cm (نقطه میانی محدوده 78-118 N-cm) استفاده کنید. یک پیچ گوشتی گشتاور دستی مناسب برای اتصال دهنده های M4 ابزار صحیحی است - از پیچ گوشتی های برقی بدون کنترل گشتاور نباید استفاده کرد، زیرا می توانند به راحتی بیش از حد سفت شوند.
