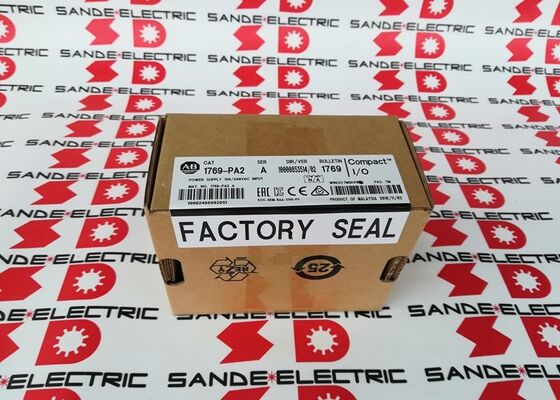

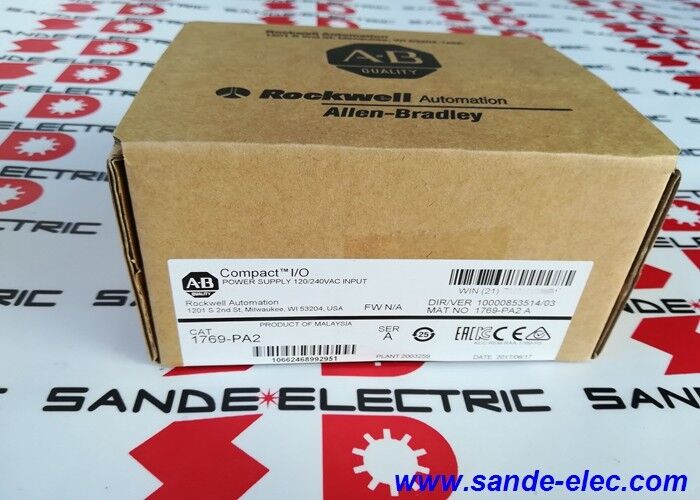

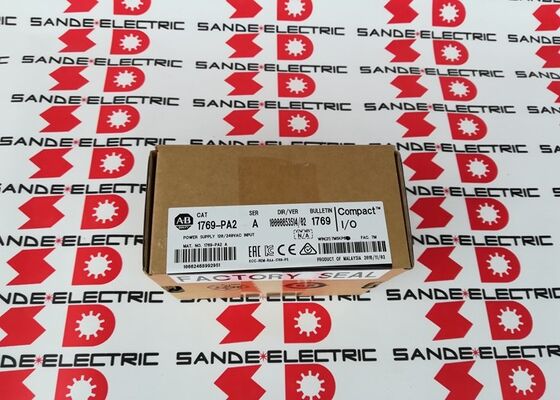

منبع برق جدید AB 1769-PA2 CompactLogix در جعبه

آلن بردلی 1769-PA2

منبع برق برای بانک I/O کامپکت 1769

1769-PA2 ماژول منبع برق ورودی AC برای سیستم I / O کامپکت 1769 آلن - بردلی است.هر بانک از 1769 ماژول های I / O Compact نیاز به یک منبع تغذیه دارد این ماژول است که منبع برق AC پانل را به 5V DC و 24V DC که ماژول های I / O Compact نیاز دارند تبدیل می کند.

منبع برقدرجه فاصله ماژول 8محدوده توزیع قدرت آن را تعریف می کند: تا 8 ماژول I/O به سمت چپ و 8 به سمت راست 16 ماژول در مجموع در هر بانک تغذیه.یا در صورتی که ظرفیت قدرت قبل از رسیدن به 16 ماژول افزایش یابد.، یک منبع برق اضافی برای گسترش بانک اضافه شده است.

جریان خروجی بین دو ریل تقسیم می شود:2.0A در 5V DCبه منطق ماژول و ارتباطات پس زمینه (الکترونیک ماژول I/O) قدرت می دهد.0.8A در 24 ولت DCدستگاه های میدان 24 ولت DC و مدارهای خروجی متصل به ماژول های I/O.هر ماژول در بانک مطابق با مشخصات خود از هر دو ریل استفاده می کند. مجموع کشش در تمام ماژول های بانک نباید از این محدودیت ها در هر یک از ریل ها فراتر برود..

A wide input voltage range (85–265V AC) and a recessed slide switch for selecting 120V or 240V nominal operation makes the 1769-PA2 compatible with both North American and international panel supply standards without additional transformers.

مشخصات کلیدی

اتصال پشت صفحه

1769-PA2 از طریق مکانیسم قفل جانبی زبان و شکاف ساخته شده در سمت چپ و راست ماژول به backplane I / O 1769 Compact متصل می شود.ماژول به ماژول I/O یا کنترل کننده مجاور می افتد و قفل می شود.، و برق پشت هواپیما و اتصالات اتوبوس از طریق این کانکتورهای جانبی ساخته می شوند.یا سیم کشی بین ماژول ها برای توزیع قدرت در داخل بانک مورد نیاز است.

این مکانیزم اتصال جانبی به منبع برق اجازه می دهد تا قدرت را در هر دو جهت به ماژول های I/O نصب شده در سمت چپ و سمت راست آن توزیع کند.تا محدوده فاصله ۸ ماژول در هر طرف.

سوالات عمومی

سوال1: تفاوت بین 1769-PA2 و 1769-PA4 چیست؟

هر دو منبع برق AC-input 1769 Compact I/O هستند. PA2 2.0A را در 5V DC و 0.8A را در 24V DC فراهم می کند. PA4 4.0A را در 5V DC و 2.0A را در 24V DC فراهم می کند.استفاده از PA4 برای بانک های بزرگتر با بالاتر کل ماژول در حال حاضر جذب، یا در صورتی که نیاز به قدرت میدان 24V DC بیش از 0.8A است. قبل از مشخص کردن، مصرف 5V و 24V کل تمام ماژول های بانک را محاسبه کنید.

سوال2: انتخاب ورودی 120V/240V در 1769-PA2 چگونه انجام می شود؟

یک سوئیچ اسلایدی در جلو یا بالای ماژول (که با یک پیچکرب برای جلوگیری از سوئیچ تصادفی قابل دسترسی است) بین ورودی 120V و 240V AC را انتخاب می کند.بررسی و تنظیم این سوئیچ به مطابقت با ولتاژ تغذیه پنل قبل از اتصال برق اصلیمحدوده ورودی AC 85V265V وسیع به این معنی است که ماژول تغییرات ولتاژ قابل توجهی را در اطراف هر یک از تنظیمات اسمی تحمل می کند.

سوال 3: بانک دارای 10 ماژول I/O است آیا یک 1769-PA2 می تواند همه آنها را برق دهد؟

فاصله 8 ماژول در هر طرف، محدوده ی فیزیکی منبع برق را محدود می کند، نه فقط ظرفیت فعلی.ماژول های نهم و دهم فراتر از محدوده فاصله هستند و ممکن است قدرت کافی دریافت نکنند.. قرار دادن منبع تغذیه در داخل 8 ماژول از ماژول دورترین در هر دو جهت، یا اضافه کردن یک منبع تغذیه دوم به گسترش بانک. برای بانک که در آن کل مصرف فعلی نیز به 2.0A در 5V DC یا 0.8A در 24V DC، بودجه فعلی را نیز بررسی کنید.

سوال 4: آیا 1769-PA2 دارای محافظت از بیش از حد یا مدار کوتاه است؟

بله. یک فیوز داخلی (Wickmann 19195-3.15A یا معادل آن) محافظت از شارژ کوتاه و بیش از حد در ورودی AC را فراهم می کند. فیوز یک جزء داخلی است.اگه فيوز از يه خطه بالاتري منفجر بشهقبل از نصب یک ماژول جایگزین، علت اصلی بیش از حد یا مدار کوتاه را برطرف کنید.

س5: آیا 1769-PA2 با سیستم های CompactLogix و MicroLogix سازگار است؟

بله. 1769-PA2 ماژول های I/O کامپکت 1769 را در هر دو پیکربندی کامپکت لوژیک و میکرو لوژیک 1500 تقویت می کند. برای میکرو لوژیک 1500، Compact I/O expansion banks require a 1769 power supply unless the modules are mounted directly adjacent to the MicroLogix 1500 base unit (which provides its own power to the directly adjacent modules). نیازمندی های خاص منبع برق را از مستندات طراحی سیستم MicroLogix 1500 یا CompactLogix تأیید کنید.
