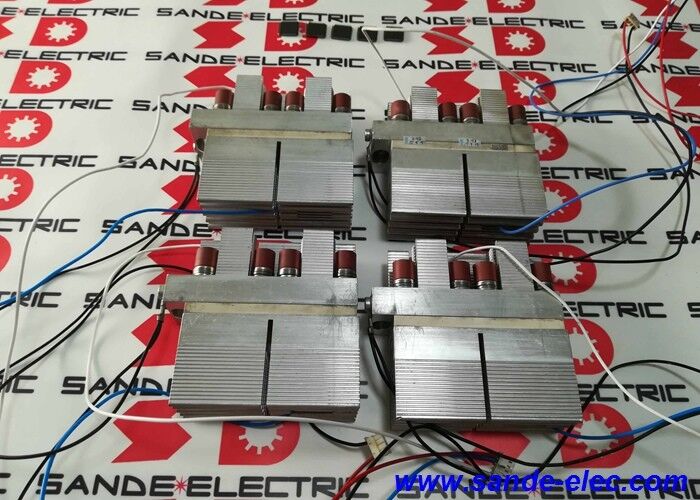

ماژول برق جدید SEMIKRON اصلاح کننده کنترل شده سیلیکون SKKQ560/14E

SKKQ560/14E. سیمیکرون سیمیستارت ضد موازی تیریستور AC سوئیچ 1400V / 560A / گیت تقویت کننده / تماس فشار / C11 / پیچ / نرم کننده

تایریستورهای ضد موازی چگونه سوئیچ AC کار می کند

یک تایریستور واحد جریان را فقط در یک جهت هدایت می کند جریان هر نیمه چرخه جهت متناوب را تغییر می دهد.کنترل هر دو نیمه چرخه نیاز به دو تایریستور دارد: یکی برای نیمه چرخه مثبت، یکی برای منفی.اتصال آنها در ضد موازی (کاتد یک به آنود دیگر) ایجاد یک سوئیچ AC یک سوئیچ کنترل قابل دو طرفه است که در هر دو جهت بر روی تقاضا انجام می شود.

SKKQ560/14E هر دو تيرستور را در يک مدول فشرده قرار ميده دو تيرستور، دو اتصال دروازه، يک محفظهسه ماژول SKKQ (یک در هر فاز) جایگزین شش تریستور جداگانه است که در غیر این صورت نیاز به نصب جداگانه دارنداین قالب ماژول تعداد قطعات، پیچیدگی سیم کشی و زمان مونتاژ در بخش قدرت را کاهش می دهد.

مشخصات کلیدی

نرم افزار شروع ️ سه ماژول، سه مرحله

در یک موتور سه فاز استاندارد، یک ماژول SKKQ به صورت سری با هر مرحله از منبع تغذیه موتور متصل می شود. هر سه ماژول با هم بخش تغییر قدرت را تشکیل می دهند:

• فاز L1: یک ماژول SKKQ کنترل جریان به ترمینال موتور U
• فاز L2: یک ماژول SKKQ کنترل جریان به ترمینال موتور V
• فاز L3: یک ماژول SKKQ کنترل جریان به ترمینال موتور W

با تغییر زاویه شلیک تایریستورها (چه قدر دیر در هر نیمه چرخه آنها تحریک می شوند) ، نرم کننده ولتاژ موثر RMS را که به موتور اعمال می شود تنظیم می کند.زاویه شلیک بزرگ است (شروع دیر = RMS پایین) و موتور ولتاژ کاهش می یابد.با شتاب دادن موتور، زاویه شلیک به تدریج کاهش می یابد تا زمانی که تیریستورها در زاویه صفر (ولتاژ کامل) شلیک کنند و موتور با ولتاژ خط کار کند.

سه ماژول SKKQ560/14E شامل درجه بندی های شروع موتور است که به جریان نامی موتور و چرخه کار بستگی دارد. ظرفیت RMS 560A ظرفیت موتورهای قابل توجهی را با وظیفه کاهش یافته پشتیبانی می کند.

سوالات عمومی

Q1: تفاوت ماژول های تایریستور SKKQ و SKKT/SKKE از Semikron چیست؟

نام SKKQ نشان دهنده یک جفت ضد موازی است که دو تایریستور را برای سوئیچ دو طرفه (AC) در مقابل یکدیگر قرار می دهد.نام SKKT به طور معمول نشان می دهد که یک زوج تیرستور-تیرستور یا تیرستور-دیود در سری یا پیکربندی موازی برای برنامه های تبدیل DC. SKKE نشان می دهد یک جفت تیرستور-دیود. SKKQ را برای برنامه های کلید AC (استارت نرم، کنترل کننده های قدرت AC) انتخاب کنید؛ SKKT یا SKKE را برای برنامه های تنظیم کننده یا کنورتر DC انتخاب کنید.

Q2: چه حرارتی برای SKKQ560/14E در یک برنامه نرم استارت مورد نیاز است؟

بسته C11 نیاز به یک بخاری سطح صاف با الگوی مناسب نصب پیچ دارد. مقاومت حرارتی مورد نیاز بخاری (Rth،ha در °C/W) بستگی به چرخه کار موتور دارد،دمای محیط داخل محفظه، و از دست دادن قدرت تایریستور در حال حاضر کار خاص و مشخصات زاویه شلیک.استفاده از ابزار طراحی حرارتی Semikron یا نمودار از دست دادن قدرت صفحه اطلاعات دستگاه برای محاسبه حداقل مشخصات حرارتی برای برنامه مورد نظر.

سوال 3: برای یک نرم کننده سه فاز چند ماژول SKKQ560/14E مورد نیاز است؟

هر ماژول هر دو نیمه چرخه مثبت و منفی جریان فاز خود را از طریق جفت تایریستور ضد موازی خود مدیریت می کند.برای موتور سه فازی که از اتصال فاز استاندارد در خط شروع نرم می کند، سه ماژول SKKQ و مدارهای راننده دروازه مرتبط با آنها بخش کامل قدرت را تشکیل می دهند.

Q4: اهمیت ولتاژ 1400V (14E) در یک برنامه استاندارد تغذیه شبکه چیست؟

شبکه صنعتی استاندارد در اروپا و آسیا 400 ولت AC خط به خط است (690 ولت در برخی از برنامه ها).یک قاعده کلی برای انتخاب ولتاژ تایریستور این است که ولتاژ اوج تکراری را به حدود 50٪ از VDRM دستگاه نامگذاری کنید.برای SKKQ560/14E در 1400V، این باعث می شود که ولتاژ کاری کاهش یافته حدود 700V باشد که به راحتی شبکه 400V را پوشش می دهد، با حاشیه ای برای گذرگاه های تغذیه و پیک های تغییر.درجه بندی 1400V حاشیه ایمنی کافی را برای برنامه های 480V (آمریکای شمالی) و 600V نیز فراهم می کند.

س5: آیا SKKQ560/14E می تواند در برنامه های کنترل کننده قدرت AC (کنترلر ولتاژ AC) فراتر از شروع نرم استفاده شود؟

بله، ماژول های ضد موازی تایریستور در سری SEMISTART محدود به نرم کننده های موتور نیستند. کنترل قدرت ACکنترل فرآیند الکترولیتی، تعویض قدرت واکنشی نیز از جفت های تیریستور ضد موازی با کنترل زاویه شلیک استفاده می کند.همان ماژول که شروع نرم را برای یک موتور فراهم می کند می تواند به عنوان یک کنترل کننده زاویه فاز برای بار مقاومتی در همان ولتاژ و نرخ فعلی استفاده شود.
