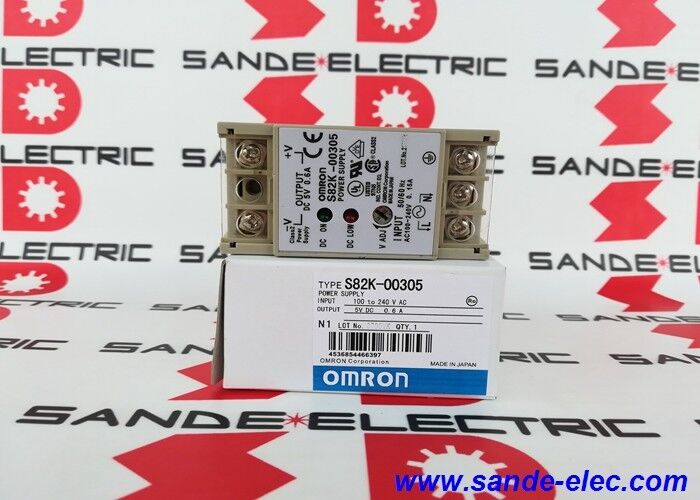

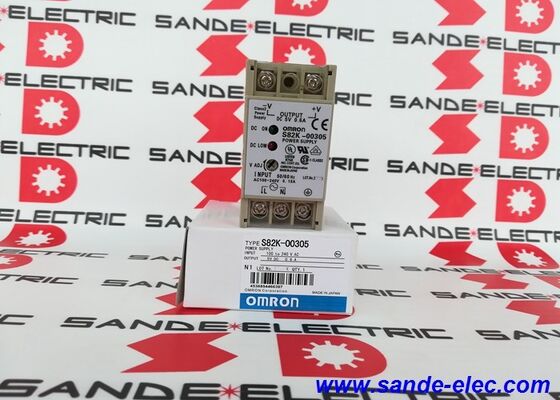

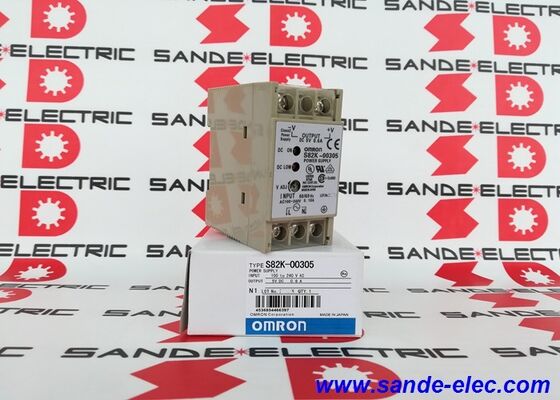

Omron S82K-00305 منبع برق AC100-240V جدید S82K00305

Omron S82K-00305 | منبع تغذیه سوئیچینگ ریلی 3 واتی DIN سری S82K — 5 ولت DC / 0.6 آمپر / 100–240 ولت AC / کلاس 2

3 وات در 5 ولت DC - منبع منطقی فشرده در محدوده S82K

S82K-00305 عضو 5 ولت DC، 3 وات از خانواده منبع تغذیه سوئیچینگ S82K Omron است - کوچکترین توان خروجی در سری S82K و تنها گونه ای که به طور خاص 5 ولت DC در 3 وات تولید می کند. در ورودی برد وسیع 100–240 ولت AC، نیازی به انتخاب دستی ولتاژ ندارد و در سراسر محدوده شبکه AC سراسری کار می کند. با 0.6 آمپر موجود در 5 ولت DC، جریان کافی را برای بردهای منطقی کوچک، قدرت حسگر، مدارهای تهویه سیگنال و سیستم های میکروکنترلر که به زیر این آستانه می رسند، فراهم می کند.

طبقه بندی کلاس 2 نشان می دهد که منبع نیازهای خروجی کلاس 2 را برآورده می کند - خروجی با جریان محدود و توان محدود است به طوری که نمی تواند قوس یا آتش سوزی خطرناک را در شرایط خطا حفظ کند. این طبقه بندی انطباق کد سیم کشی را برای سیم کشی سمت بار در بسیاری از حوزه های قضایی که سطوح توان کلاس 2 اجازه می دهد تا الزامات حفاظتی سیم کشی کاهش یابد، ساده می کند.

در 3W، این یک منبع خاص برای بارهای سطح منطقی است، نه یک ریل عمومی 5 ولت برای کاربردهای با جریان بالا. S82K-00705 (7.5 وات، 5 ولت، 1.5 آمپر) و S82K-01505 (15 وات، 5 ولت، 2.5 آمپر) جریان بالاتری را در 5 ولت در همان خانواده S82K ارائه می کنند، اگر بار به بیش از 0.6 آمپر نیاز دارد.

مشخصات کلیدی

زمینه خانواده S82K - انتخاب بر اساس رتبه بندی قدرت

سری S82K از 3 وات تا 240 وات در چندین ولتاژ خروجی (5 ولت، 12 ولت، 15 ولت، 24 ولت) پخش می شود. همه مدل‌ها از ورودی AC جهانی 100–240 ولت و فرمت نصب ریل DIN یکسان استفاده می‌کنند. هنگامی که بار برنامه به بیش از 0.6 آمپر در 5 ولت DC نیاز دارد، مراحل بعدی در محدوده 5 ولت S82K عبارتند از:

حداکثر مصرف جریان پیوسته بار را قبل از تعیین منبع تأیید کنید - یک منبع تغذیه 3 وات که با حداکثر جریان پیوسته کار می کند در حد حرارتی خود کار می کند.

سوالات متداول

Q1: طبقه بندی قدرت کلاس 2 چیست و چرا اهمیت دارد؟

کلاس 2 یک طبقه بندی توان UL/NEC است که نشان می دهد خروجی منبع جریان محدود و توان محدود به سطوحی است که نمی توانند قوس یا آتش سوزی خطرناک را در شرایط خطای عادی حفظ کنند. S82K-00305 الزامات خروجی کلاس 2 را در 3 وات برآورده می کند. در بسیاری از تاسیسات تحت کنترل NEC، سیم‌کشی کلاس 2 در سمت بار می‌تواند از هادی‌های گیج سبک‌تر و کاهش نیازهای مجرای/حفاظتی در مقایسه با برق غیر کلاس 2 استفاده کند و نصب را ساده‌تر کند.

Q2: خروجی منبع تغذیه 5 ولت 0.6 آمپر است. آیا این برای یک منبع منطقی PLC کافی است؟

این بستگی به PLC خاص و بودجه برق آن دارد. PLC ها و کنترلرهای کوچک با تعداد ورودی/خروجی کم می توانند از 0.6 آمپر در 5 ولت (3 وات) کار کنند. PLC های با چگالی بالاتر با ورودی/خروجی بیشتر، ماژول های عملکرد ویژه یا بارهای خارجی 5 ولت معمولاً بیشتر جذب می کنند. قبل از تعیین S82K-00305، مشخصات جریان گذرگاه 5 ولت PLC را بررسی کنید - برای منابع منطقی با جریان بالاتر از S82K-00705 یا S82K-01505 استفاده کنید.

Q3: آیا S82K-00305 به انتخابگر برد برای ورودی 110 ولت در مقابل 230 ولت نیاز دارد؟

خیر. ورودی با برد وسیع 100–240 ولت AC را به طور خودکار بدون انتخاب محدوده یا تغییر پیوند می پذیرد. این ورودی جهانی منابع 100 ولت ژاپن و آمریکای شمالی و 220 تا 240 ولت اروپا را با همان واحد و سیم کشی پوشش می دهد.

Q4: وقتی بار در S82K-00305 از 0.6A تجاوز کند چه اتفاقی می‌افتد؟

مدار حفاظت اضافه بار فعال می شود، خروجی را کاهش یا قطع می کند تا هم از منبع تغذیه و هم از بار محافظت کند. شرایط اضافه بار را بردارید و برق چرخه را برای بازیابی خروجی بردارید. راه‌اندازی منبع تغذیه با اضافه بار پایدار، خطر آسیب رساندن به اجزای داخلی را حتی اگر مدار حفاظتی در حال کار باشد - تأیید کنید که جریان کل بار در محدوده 0.6A باقی می‌ماند.

Q5: آیا S82K-00305 هنوز در حال تولید است و آیا معادل فعلی Omron وجود دارد؟

وضعیت تولید سری S82K باید با اسناد فعلی Omron تأیید شود. برای کاربردهای فعلی، سری S8FS و S8VK Omron عملکردی معادل یا بهبود یافته را در قالب‌های ریلی DIN مشابه ارائه می‌دهند. S8FS-C03505 5 ولت DC / 0.6A / 3W را با گواهینامه CE، UL و KC به عنوان معادل فعلی در محدوده محصولات Omron ارائه می دهد.
